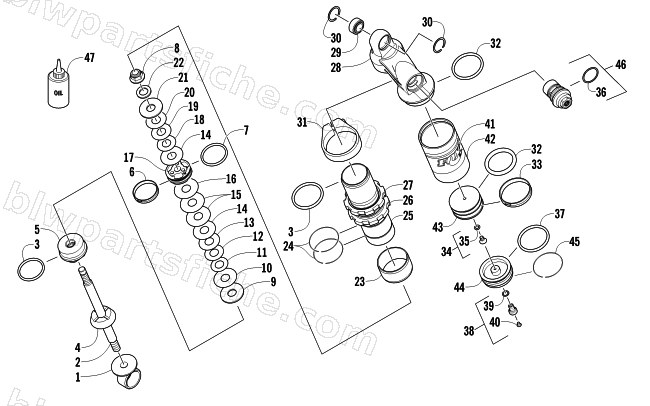

2011 Arctic Cat ARCTIC CAT SNO PRO 600 CROSS COUNTRY — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2011 ARCTIC CAT SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2704-048 | SHOCK,FRT ARM-FOX(CROSS COUNTRY) | 1 | $1,341.95 | |
| 1 | 3604-576 | EYELET,SHOCK-.700 W X 1.005 ID | 1 | $61.95 | |
| 2 | 3604-525 | SHAFT,SHOCK-.498 X 6.660" TLG | 1 | $91.95 | |
| 3 | 3604-538 | KIT,REBUILD-.498 SHAFT | 1 | $248.95 | |
| 4 | 3604-530 | BUMPER,SHOCK-.450 ID X .400 TLG | 1 | $49.95 | |
| 5 | 2604-812 | BEARING,ENDCAP -.498" X .960"-ASSY | 1 | $194.95 | |
| 6 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 7 | 2604-214 | O-RING-25MM ID X 1.5 MM CS | 1 | $4.95 | |
| 8 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 9 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 10 | 0603-347 | VALVE,1.250X.010(3/8ID) | 1 | $13.95 | |
| 11 | 0603-334 | VALVE, .800X.008 (3/8ID) | 1 | $12.95 | |
| 12 | 0603-337 | VALVE, .900X.008(3/8ID) | 1 | $12.95 | |
| 13 | 0603-340 | VALVE,1.000X.008(3/8ID) | 1 | $12.95 | |
| 14 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 15 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 16 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 17 | 2604-965 | PISTON,DAMPING-1.459 BORE-.041 ORIFICE | 1 | $114.95 | |
| 18 | 3604-171 | VALVE, .600X.004(3/8ID) | 1 | $12.95 | |
| 19 | 0603-330 | VALVE, .700X .006 (3/8 ID) | 1 | $12.95 | |
| 20 | 0603-894 | VALVE, SHOCK .900X.004(3/8ID) | 1 | $6.95 | |
| 21 | 3604-170 | PLATE,TOP-OUT-1.125OD X .378ID X .080 | 1 | $21.95 | |
| 22 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 23 | 2603-246 | GUIDE,SPRING-ALUM BODY | 1 | $26.95 | |
| 24 | 2603-245 | RETAINER,.062 CS X 1.54 OD-WEAR SLEEVE | 1 | $6.89 | |
| 25 | 3604-523 | BODY,SHOCK-W/GROOVES1.459 X 5.55" | 1 | $226.95 | |
| 26 | 2604-840 | RING,PRELOAD-2.40 OD X .600 TLG | 1 | $50.95 | |
| 27 | 2604-841 | RING,PRELOAD LOCK-2.40 OD X .300 TLG | 1 | $50.95 | |
| 28 | 3604-522 | BODY,CAP-PIGGYBACK -102.5 DEG-ASSY | 1 | $408.95 | |
| 29 | 3604-526 | BEARING,SPHERICAL-.875 OD X .375 W | 1 | $89.95 | |
| 30 | 3604-527 | RING,RETAINING-SPIRAL-.021"X.926" OD | 1 | $13.73 | |
| 31 | 3604-532 | CLAMP,BODY CAP-1.90 ID X M5 | 1 | $81.95 | |
| 32 | 3604-539 | KIT,REBUILD-1.834" BORE-RESERVOIR | 1 | $200.95 | |
| 33 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 34 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 36 | 2603-502 | O-RING,.070 CS X .989 ID | 1 | $6.95 | |
| 37 | 0603-671 | O-RING, RES ENDCAP | 1 | $4.95 | |
| 38 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 39 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 40 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 41 | 3604-160 | DECAL,RESERVOIR-06 ZERO X 6.25 X 2.15 | 1 | $27.95 | |
| 42 | 3604-528 | RESERVOIR,1.834 BORE X 3.25 TLG | 1 | $184.95 | |
| 43 | 3604-524 | PISTON,FLOATING-ASSY-1.834" BORE | 1 | $117.95 | |
| 44 | 2603-525 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $76.95 | |
| 45 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 46 | 3604-620 | ADJUST,DAMPING-ASSY W/CD PLUG | 1 | $124.95 | |
| 47 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
