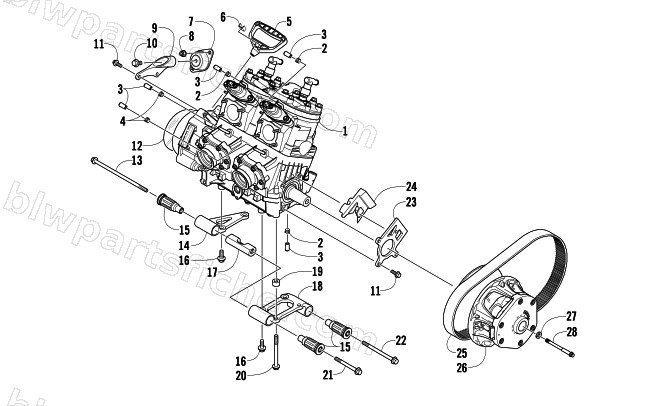

2011 Arctic Cat ARCTIC CAT SNO PRO 600 CROSS COUNTRY — ENGINE AND RELATED PARTS
2011 ARCTIC CAT SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-579 | ENGINE,600 L/C-R | 1 | $4,457.95 | |
| 2 | 1623-233 | CLAMP, HOSE-10.41mm ID | 1 | $0.68 | |
| 3 | 0670-323 | PLUG,IMPULSE NIPPLE | 1 | $3.71 | |
| 4 | 1623-234 | CLAMP, HOSE-13.08mm ID | 1 | $1.09 | |
| 5 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 6 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 7 | 0608-496 | MOUNT,ENGINE | 1 | $49.95 | |
| 8 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 9 | 0708-544 | MOUNT,MAG-UPR-MACH | 1 | $56.95 | |
| 10 | 8408-020 | SCREW,CAP-HFH M10X1.25X20 CL8.8 Z&Y | 1 | $3.16 | |
| 11 | 8408-821 | SCREW,CAP-HFH M8X1.25X20 CL8.8 W/2353 | 1 | $1.09 | |
| 12 | 1670-328 | FOIL, PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $16.49 | |
| 13 | 1623-730 | SCREW,CAP-HFH M10-1.25X235 CL10.9 | 1 | $22.01 | |
| 15 | 0608-629 | MOUNT,RUBBER-ENGINE | 1 | $43.95 | |
| 16 | 8409-026 | SCREW,CAP-HFH M10X1.25X25 CL10.9 W/2353 | 1 | $1.50 | |
| 17 | 0608-592 | SPACER,ENGINE MOUNT | 1 | $50.95 | |
| 18 | 0708-549 | MOUNT,PTO-FABR | 1 | $90.95 | |
| 19 | 0608-588 | SPACER,PTO MOTOR MOUNT | 1 | $16.49 | |
| 20 | 3007-681 | BOLT,CRANKCASE (10X105) | 1 | $9.59 | |
| 21 | 1623-729 | SCREW,CAP-HFH M10-1.25X145 CL10.9 | 1 | $17.87 | |
| 22 | 8409-000 | SCREW, CAP-HFH M10-1.25 X100 Z&Y CL10.9 | 1 | $1.37 | |
| 23 | 0608-584 | BRKT,SNUBBER-ENGINE | 1 | $65.95 | |
| 24 | 0608-583 | SNUBBER,RUBBER | 1 | $15.11 | |
| 25 | 0627-076 | BELT,DRIVE-PBO 1.448"WX43.547" OC-DC | 1 | $235.95 | |
| 26 | 0746-271 | KIT,DRIVE CLUTCH-2011 CROSS COUNTRY | 1 | $952.95 | |
| 27 | 1623-649 | WASHER,CLUTCH BOLT | 1 | $5.65 | |
| 28 | 1623-792 | BOLT,CLUTCH-M12X1.25X157 | 1 | $26.95 |
