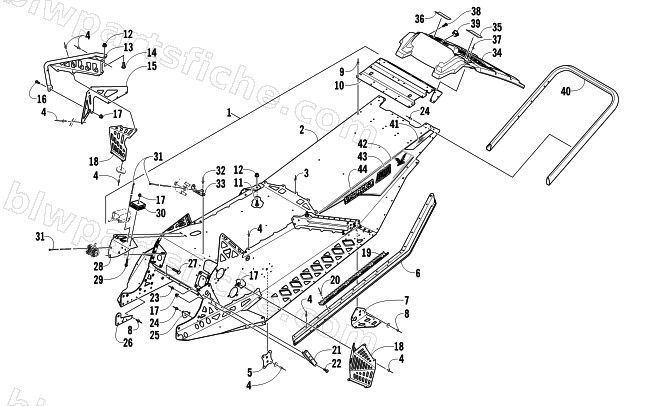

2011 Arctic Cat ARCTIC CAT SNO PRO 600 CROSS COUNTRY — CHASSIS, REAR BUMPER, AND SNOWFLAP ASSEMBLY
2011 ARCTIC CAT SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1707-462 | CHASSIS,ASSY-PTD BLK | 1 | $2,629.95 | |
| 2 | 1707-440 | TUNNEL,REAR-PTD BLK | 1 | $283.95 | |
| 3 | 8061-682 | RIVET,BLIND-LF SD62BSLF ZINC | 1 | $0.95 | |
| 4 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 5 | 1607-090 | PLATE,BACKING-FRT ARM | 1 | $8.21 | |
| 6 | 4706-750 | ROLL,TUNNEL-FORMED RH-PTD BLK | 1 | $88.95 | |
| 6 | 4706-751 | ROLL,TUNNEL-FORMED LH-PTD BLK | 1 | $85.95 | |
| 7 | 4706-834 | BRKT,SUSPENSION MTG-RH REAR PTD BLK | 1 | $37.95 | |
| 7 | 4706-835 | BRKT,SUSPENSION MTG-LH REAR PTD BLK | 1 | $37.95 | |
| 8 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 9 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 10 | 1707-441 | END CAP,TUNNEL-PTD BLK | 1 | $86.95 | |
| 11 | 8476-835 | SCREW,MACH-TSTRH M8X1.25X35 Z&Y | 1 | $3.59 | |
| 12 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 13 | 4706-514 | HOOK,TOE-RH PTD BLK | 1 | $73.95 | |
| 13 | 4706-515 | HOOK,TOE-LH PTD BLK | 1 | $73.95 | |
| 14 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 15 | 4706-510 | GUSSET,TOE STOP-RH PTD BLK | 1 | $42.95 | |
| 15 | 4706-511 | GUSSET,TOE STOP-LH PTD BLK | 1 | $42.95 | |
| 16 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 17 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 18 | 4706-516 | SHIELD,TOE-RH PTD BLK | 1 | $69.95 | |
| 18 | 4706-517 | SHIELD,TOE-LH PTD BLK | 1 | $69.95 | |
| 19 | 4706-307 | PLATE,GRIP-PTD GRN | 1 | $51.95 | |
| 20 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 21 | 0608-585 | BRKT,SNUBBER-CHASSIS-MACH | 1 | $23.39 | |
| 22 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 23 | 1623-206 | RIVET,3/16 HUCK-M9 | 1 | $2.06 | |
| 24 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 25 | 5606-672 | PLATE,BACKING-PTO MTG-Z&Y | 1 | $13.73 | |
| 26 | 5606-628 | BRACE,SUPPORT-INNER-Z&Y | 1 | $33.95 | |
| 27 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 28 | 5606-966 | PANEL,ELECTRICAL | 1 | $19.25 | |
| 29 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 30 | 0630-181 | REGULATOR,VOLTAGE-FW 2 WIRE SQ | 1 | $117.95 | |
| 31 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 31 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 32 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 33 | 5606-536 | BRKT,MTG-COIL | 1 | $24.77 | |
| 34 | 5606-525 | SNOWFLAP,LONG-INJ MOLD | 1 | $124.95 | |
| 35 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 36 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 37 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 38 | 1623-343 | CLIP, X-MAS TREE | 1 | $1.78 | |
| 39 | 5606-988 | PLUG,HOLE-1 INCH | 1 | $1.37 | |
| 40 | 4706-882 | BUMPER,REAR-PTD GRN | 1 | $56.95 | |
| 41 | 8611-676 | DECAL,REFLECTOR-RED RH | 1 | $20.63 | |
| 41 | 8611-677 | DECAL,REFLECTOR-RED LH | 1 | $20.63 | |
| 42 | 9611-292 | DECAL,TUNNEL-RH | 1 | $58.95 | |
| 42 | 9611-293 | DECAL,TUNNEL-LH | 1 | $62.95 | |
| 43 | 7611-150 | DECAL,APV OIL | 1 | $22.01 | |
| 44 | 8611-994 | DECAL,"VFORCE" | 1 | $3.95 |
