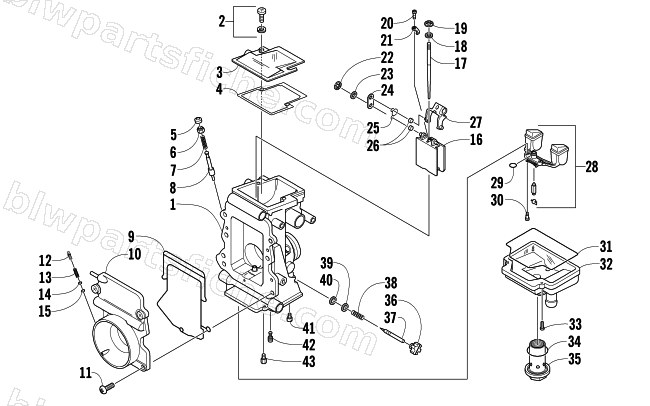

2011 Arctic Cat ARCTIC CAT SNO PRO 600 CROSS COUNTRY — CARBURETOR - INTERNAL PARTS
2011 ARCTIC CAT SNO PRO 600 CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2670-156 | CARB,TM40-B412 (CROSS COUNTRY) | 1 | $1,280.95 | |
| 2 | 6505-591 | SCREW | 1 | $1.64 | |
| 3 | 6506-142 | CAP, TOP | 1 | $53.95 | |
| 4 | 6506-034 | GASKET | 1 | $32.95 | |
| 5 | 6506-068 | PLUNGER CAP | 1 | $6.75 | |
| 6 | 6506-069 | GUIDE HOLDER | 1 | $20.63 | |
| 7 | 6506-070 | SPRING | 1 | $15.11 | |
| 8 | 6506-071 | PLUNGER ASSEMBLY | 1 | $39.95 | |
| 9 | 6506-209 | O-RING | 1 | $29.95 | |
| 10 | 6506-345 | FUNNEL ASSY | 1 | $240.95 | |
| 11 | 6505-943 | SCREW | 1 | $2.79 | |
| 12 | 6506-220 | ADJUSTER | 1 | $17.87 | |
| 13 | 6506-217 | SPRING (C0) | 1 | $3.44 | |
| 14 | 6506-218 | WASHER | 1 | $1.37 | |
| 15 | 4505-011 | O-RING | 1 | $5.09 | |
| 16 | 6506-273 | PISTON VALVE ASSEMBLY 2.5 | 1 | $144.95 | |
| 17 | 6506-421 | JET NEEDLE-J8-9DFH12-54 | 1 | $32.95 | |
| 18 | 6505-552 | WASHER,E-RING PACKING | 1 | $1.23 | |
| 19 | 6505-628 | E-RING | 1 | $3.44 | |
| 20 | 6506-054 | RETAINING PLATE SCREW | 1 | $3.44 | |
| 21 | 6506-055 | PLATE, JET NEEDLE RETAINING | 1 | $7.95 | |
| 22 | 6506-051 | E-RING | 1 | $3.99 | |
| 23 | 6506-052 | WASHER | 1 | $2.47 | |
| 24 | 6506-039 | PLATE | 1 | $10.97 | |
| 25 | 6506-040 | CLIP | 1 | $17.87 | |
| 26 | 6506-053 | RING | 1 | $3.99 | |
| 27 | 6506-047 | LEVER ASSEMBLY | 1 | $92.95 | |
| 27 | 6506-043 | LEVER ASSEMBLY | 1 | $108.95 | |
| 28 | 6506-144 | FLOAT ASSY, 1.8 | 1 | $161.95 | |
| 29 | 6505-875 | O-RING | 1 | $1.64 | |
| 30 | 6506-037 | SCREW, FLOAT ARM | 1 | $3.85 | |
| 31 | 6506-038 | O-RING | 1 | $24.77 | |
| 32 | 6506-036 | FLOAT CHAMBER | 1 | $97.95 | |
| 33 | 6506-072 | SCREW | 1 | $1.37 | |
| 34 | 6505-185 | O-RING | 1 | $3.99 | |
| 35 | 6506-032 | DRAIN PLUG | 1 | $43.95 | |
| 36 | 6506-076 | CAP | 1 | $6.34 | |
| 37 | 6506-145 | ADJUSTER | 1 | $20.63 | |
| 38 | 6506-079 | SPRING | 1 | $3.99 | |
| 39 | 6506-078 | WASHER | 1 | $1.37 | |
| 40 | 6506-080 | WASHER | 1 | $2.06 | |
| 41 | 6506-101 | STARTER JET - 135 | 1 | $10.97 | |
| 42 | 6505-278 | JET PILOT 45 | 1 | $5.09 | |
| 43 | 6505-147 | JET MAIN 450 | 1 | $6.75 |
