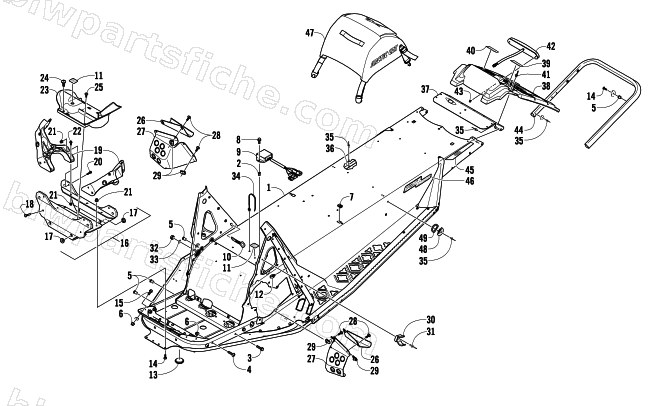

2010 Arctic Cat Z1 1100 EFI LXR — CHASSIS, REAR BUMPER, AND SNOWFLAP ASSEMBLY
2010 Z1 1100 EFI LXR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1707-415 | CHASSIS,4STK-TPT SPR ASSY W/ INSERTS | 1 | $2,530.95 | |
| 2 | 1623-797 | INSERT,M5X0.8-AL SERIES ALS4-580-3.3 | 1 | $3.16 | |
| 3 | 1623-428 | SCREW,CAP-HFH M8 X 1.25 X 40 TRILOBE Z&Y | 1 | $4.95 | |
| 4 | 8476-835 | SCREW,MACH-TSTRH M8X1.25X35 Z&Y | 1 | $3.59 | |
| 5 | 0423-391 | INSERT,M6X1.0-AL SERIES ALS4-610-4.2 | 1 | $3.57 | |
| 6 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 7 | 1623-637 | CLIP,U-NUT (M5) | 1 | $2.47 | |
| 8 | 8408-516 | SCREW,CAP-HFH M5X0.8X16 CL8.8 Z&Y | 1 | $1.64 | |
| 9 | 0630-255 | REGULATOR, 3 PHASE-40A DC | 1 | $188.95 | |
| 10 | 4606-454 | STRAP,HOLDDOWN-UPR PANEL-RH | 1 | $4.68 | |
| 10 | 4606-455 | STRAP,HOLDDOWN-UPR PANEL-LH | 1 | $4.68 | |
| 11 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 12 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 13 | 1623-625 | PLUG,CENTER PAN | 1 | $1.09 | |
| 14 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 15 | 8408-820 | SCREW,CAP-HFH M8X1.25X20 CL8.8 Z&Y | 1 | $0.68 | |
| 16 | 1707-340 | BRKT,FRT SUSP MTG-W/BUSHINGS | 1 | $359.95 | |
| 17 | 0605-763 | BUSHING,LWR A-ARM | 1 | $3.44 | |
| 18 | 1623-443 | BOLT, RIBBED NECK M6 X 35 Z&Y | 1 | $1.78 | |
| 19 | 0607-806 | FRAME, UPPER-SHOCK MTG-RH | 1 | $128.95 | |
| 19 | 0607-807 | FRAME, UPPER-SHOCK MTG-LH | 1 | $128.95 | |
| 20 | 8408-625 | SCREW,CAP-HFH M6X1.0X25 CL8.8 Z&Y | 1 | $0.54 | |
| 21 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 22 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 23 | 4606-308 | CLOSE OFF,COVER-FRONT END | 1 | $19.25 | |
| 24 | 0423-557 | SCREW,SHLDR-TSPH M6-1.0X18MM Z&Y W/2353 | 1 | $0.68 | |
| 25 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 26 | 3606-920 | BRKT, TOE HOOK-RH | 1 | $19.25 | |
| 26 | 3606-921 | BRKT, TOE HOOK-LH | 1 | $19.25 | |
| 27 | 3606-710 | SHIELD, TOE-RH | 1 | $69.95 | |
| 27 | 3606-711 | SHIELD, TOE-LH | 1 | $69.95 | |
| 28 | 8471-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 Z&B | 1 | $0.68 | |
| 29 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 30 | 1670-826 | BRKT,FUEL FILTER-F3 | 1 | $6.34 | |
| 31 | 8060-628 | RIVET,BLIND-DH AA66 BLK | 1 | $1.23 | |
| 32 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 33 | 8053-212 | WASHER,LOCK-1/4 EXT TOOTH TYP A Z&Y | 1 | $0.12 | |
| 34 | 0623-677 | CABLE TIE,PUSH MOUNT-X MAS CLIP | 1 | $1.09 | |
| 35 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 36 | 6606-056 | SUPPORT, TUNNEL-RH | 1 | $45.95 | |
| 37 | 5606-701 | ENDCAP,TUNNEL-FORMED | 1 | $38.95 | |
| 38 | 4706-547 | SNOWFLAP,SHORT-'09 CF | 1 | $82.95 | |
| 39 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 40 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 41 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 42 | 0609-863 | TAILLIGHT,LED-1.5" X 9.5" (10" LEAD)RED | 1 | $112.95 | |
| 43 | 0623-301 | SCREW,SELF TAP-HWH 10X1/2 AB Z&Y | 1 | $0.12 | |
| 44 | 4706-841 | BUMPER,REAR-W/INSERTS-PTD PLATINUM | 1 | $117.95 | |
| 45 | 8611-720 | DECAL,REFLECTOR-RED-RH | 1 | $30.95 | |
| 45 | 8611-721 | DECAL,REFLECTOR-RED-LH | 1 | $30.95 | |
| 46 | 8611-739 | DECAL,TUNNEL-Z1 LXR | 1 | $17.95 | |
| 47 | 6606-174 | SADDLEBAG,REAR | 1 | $160.95 | |
| 48 | 6606-211 | CLIP,HOLDDOWN-REAR SADDLE BAG | 1 | $2.47 | |
| 49 | 6606-229 | RING,D-HOLDDOWN-REAR SADDLE BAG | 1 | $4.26 |
