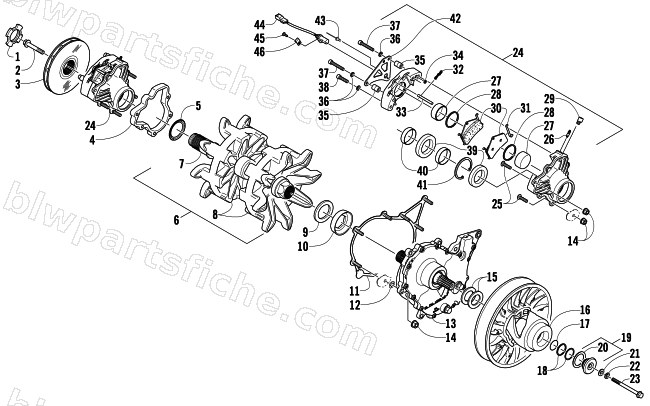

2010 Arctic Cat M1000 162 SNO PRO — DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES
2010 M1000 162 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1602-957 | NUT,RETAINING-SHAFT | 1 | $12.35 | |
| 2 | 1623-461 | SCREW,CAP-HFH-7/16-14X1 3/4 GR8 W/2353 | 1 | $20.63 | |
| 3 | 1602-656 | BRAKE,DISC-ACT DRIVE | 1 | $267.95 | |
| 4 | 1602-497 | SPACER,BRAKE CALIPER-ACT DRIVE | 1 | $27.95 | |
| 5 | 2602-076 | SHIELD,BEARING-CALIPER | 1 | $12.35 | |
| 6 | 0728-170 | TRACK,DRIVE-8T 45MM HEX (EXV)-ASSY | 1 | $501.95 | |
| 7 | 0702-880 | SHAFT,DRIVE W/RETAINER-ASSY | 1 | $409.95 | |
| 8 | 1602-592 | SPROCKET,8T-3"PITCH-EXVOLUTE(ACT DRIVE) | 1 | $153.95 | |
| 9 | 2602-068 | SPACER,SEAL-SLINGER-0.400" | 1 | $15.11 | |
| 10 | 1602-984 | SEAL,SLINGER-TRACK SHAFT | 1 | $13.73 | |
| 11 | 0702-882 | PLATE,MTG-GEARCASE-REV-ACT-PTD BLK | 1 | $102.95 | |
| 12 | 1623-355 | RETAINER,PUSHNUT-5/16" | 1 | $2.47 | |
| 13 | 1702-108 | GEARCASE,FWD-60/60 5P-SPLINED-M ASSY | 1 | $1,357.95 | |
| 14 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 15 | 0648-442 | WASHER,FLAT-1.188 X 1.730 X .030 | 1 | $10.97 | |
| 15 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 16 | 0726-313 | CLUTCH,DRIVEN-10.4 (46/40N ORANGE)-ASSY | 1 | $715.95 | |
| 16 | 0726-304 | CLUTCH,DRIVEN-10.4 (36N ORANGE)-ASSY | 1 | $735.95 | |
| 17 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 18 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 18 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 18 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 19 | 1702-114 | KIT,ADJUSTER-SHEAVE W/WASHER | 1 | $32.95 | |
| 20 | 0648-788 | WASHER,THRUST-DRIVEN ADJUSTER | 1 | $1.92 | |
| 21 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 22 | 8051-272 | WASHER,SPR LOCK-3/8 .377X.680X.094 Z&Y | 1 | $0.12 | |
| 23 | 1623-572 | SCREW,CAP-HFH 3/8-16X4.50 GR8-VENTED | 1 | $33.95 | |
| 24 | 1702-014 | CALIPER,BRAKE-S/P ASSY | 1 | $746.95 | |
| 25 | 1623-360 | BOLT,RIBBED-TRH 5/16-18X1 1/8 | 1 | $6.89 | |
| 26 | 1602-458 | FITTING,BLEED SCREW INSERT-1/4-28 | 1 | $4.26 | |
| 27 | 1602-461 | PISTON,STAINLESS-1.93X.79 | 1 | $86.95 | |
| 28 | 1602-669 | O-RING,SQUARE-PISTON | 1 | $20.63 | |
| 29 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 30 | 0702-563 | KIT,BRAKE PAD | 1 | $117.95 | |
| 31 | 1602-466 | CLIP, ANTI-RATTLE | 1 | $9.59 | |
| 32 | 1602-467 | CLIP,RETAINING-HAIRPIN | 1 | $6.06 | |
| 33 | 1602-464 | PIN,PAD RETAINER | 1 | $6.06 | |
| 34 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 35 | 2602-132 | SPACER,SPEEDO BRKT | 1 | $16.49 | |
| 36 | 0402-165 | WASHER-HYD BRAKE | 1 | $3.02 | |
| 37 | 1602-670 | BOLT,SHCS 5/16-18 UNC-2A 3.00 LG | 1 | $3.16 | |
| 38 | 1602-671 | BOLT,SHCS 5/16-18 UNC-2A 2.00 LG | 1 | $5.09 | |
| 39 | 2602-131 | BEARING,45MM X 68MM X 12MM | 1 | $57.95 | |
| 40 | 1602-463 | SLEEVE,SHAFT | 1 | $32.95 | |
| 41 | 1602-456 | RING,RETAINING-2.98 | 1 | $27.95 | |
| 42 | 4606-309 | PLATE,MOUNTING-SPEED SENSOR | 1 | $37.95 | |
| 43 | 8060-602 | RIVET,BLIND-DH AD62AB5 PL | 1 | $0.68 | |
| 44 | 0630-207 | SENSOR,SPEED-HALL-ACT-R | 1 | $77.95 | |
| 45 | 8468-617 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 W/2353 | 1 | $0.54 | |
| 46 | 1623-676 | CLAMP,SPEED SENSOR | 1 | $1.50 |
