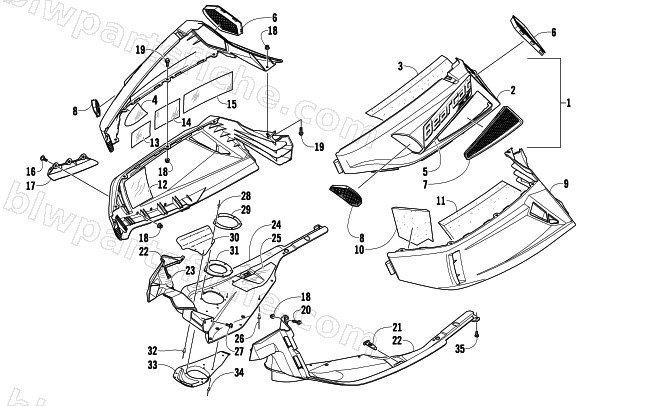

2010 Arctic Cat BEARCAT 570 XT — SKID PLATE AND SIDE PANEL ASSEMBLY
2010 BEARCAT 570 XT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2718-870 | PANEL,SIDE-UPPER RH W/DECALS-BLU | 1 | $279.95 | |
| 1 | 2718-871 | PANEL,SIDE-UPPER LH W/DECALS-BLU | 1 | $279.95 | |
| 2 | 2718-648 | PANEL,SIDE-UPR-BLU RH-W/O DECALS | 1 | $255.95 | |
| 2 | 2718-817 | PANEL,SIDE-UPR-W/O DECALS-LH BLU | 1 | $263.95 | |
| 3 | 0617-562 | FOAM,UPR SIDE PANEL-RH | 1 | $46.95 | |
| 3 | 0617-057 | FOAM,UPR SIDE PANEL-LH (F/C) | 1 | $6.75 | |
| 4 | 0637-318 | KIT,UPDATE-PROT FOIL | 1 | $2.95 | |
| 5 | 8611-800 | DECAL,UPR PANEL-CENTER RH "BC XT" | 1 | $73.95 | |
| 5 | 8611-801 | DECAL,UPR PANEL-CENTER LH "BC XT" | 1 | $73.95 | |
| 6 | 4606-650 | VENT,UPR PANEL-REAR RH-MOLD BLK | 1 | $26.95 | |
| 6 | 4606-651 | VENT,UPR PANEL-REAR LH-MOLD BLK | 1 | $26.95 | |
| 7 | 5606-185 | VENT, SIDE PANEL-UPR-F/C-BLK | 1 | $22.01 | |
| 8 | 4606-662 | VENT,UPR PANEL-RH HONEYCOMB-MOLD BLK | 1 | $20.63 | |
| 8 | 4606-663 | VENT,UPR PANEL-LH HONEYCOMB-MOLD BLK | 1 | $20.63 | |
| 9 | 2718-274 | PANEL,SIDE-LWR RH W/O DECALS-BLK | 1 | $298.95 | |
| 9 | 2718-349 | PANEL,SIDE-LWR LH W/O DECALS-BLK | 1 | $298.95 | |
| 10 | 0617-564 | FOAM,LWR SIDE PANEL-FRT RH | 1 | $16.49 | |
| 10 | 0617-566 | FOAM,LWR SIDE PANEL-FRT LH(19mm THK) | 1 | $16.49 | |
| 11 | 0617-568 | FOAM,LWR SIDE PANEL-REAR RH | 1 | $93.95 | |
| 11 | 0617-567 | FOAM,LWR SIDE PANEL- REAR LH (19mm THK) | 1 | $93.95 | |
| 12 | 5606-548 | FOIL,PROTECTIVE-LWR RH-SIDE PANEL | 1 | $2.61 | |
| 13 | 6606-219 | FOIL,PROTECTIVE-127X191 | 1 | $4.54 | |
| 14 | 6606-218 | FOIL,PROTECTIVE-102X152 | 1 | $3.44 | |
| 15 | 6606-220 | FOIL,PROTECTIVE-127X343 | 1 | $6.34 | |
| 16 | 0423-355 | SCREW, SHOULDER-M6-1.0 X 18-BLK | 1 | $0.95 | |
| 17 | 5606-404 | DEFLECTOR,EXHAUST | 1 | $9.79 | |
| 18 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 19 | 8408-620 | SCREW,CAP-HFH M6X1.0X20 CL8.8 Z&Y | 1 | $1.37 | |
| 20 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 21 | 4606-926 | STRAP,HOLDDOWN-STORAGE BOX LID | 1 | $4.68 | |
| 22 | 3706-706 | PLATE,SKID-BLK RH-ROUTED | 1 | $62.95 | |
| 22 | 4706-073 | PLATE, SKID-LH-BLK-ROUTED-F/C | 1 | $57.95 | |
| 23 | 4606-982 | FOIL,RH SKID PLATE-HINGE | 1 | $15.11 | |
| 24 | 4606-798 | FOIL,PROTECTIVE-RH SKID PLATE-OUTER | 1 | $2.47 | |
| 25 | 4606-797 | FOIL,PROTECTIVE-RH SKID PLATE-CENTER | 1 | $4.26 | |
| 26 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 27 | 0623-966 | SCREW,SELF TAP-HWH M6 X 12 Z (TRI LOB) | 1 | $1.09 | |
| 28 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 29 | 1712-348 | PLATE,EXHAUST OUTLET SEAL-PTD BLK | 1 | $15.11 | |
| 30 | 2612-268 | SHIELD,HEAT-RH SKID PLATE | 1 | $22.01 | |
| 31 | 2612-287 | SEAL, EXHAUST OUTLET-F570 | 1 | $16.49 | |
| 32 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 33 | 1712-501 | SHIELD,HEAT-EXHAUST OUTLET-PTD | 1 | $32.95 | |
| 34 | 0623-778 | RIVET, BULBEX-BF01-0625 | 1 | $1.09 | |
| 35 | 0423-538 | SCREW,TAPTITE-TSPNH M6 X 1 X 16 Z&B | 1 | $0.68 |
