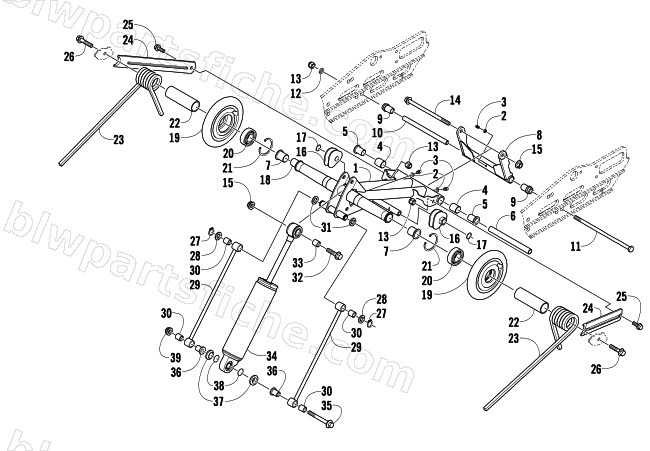

2010 Arctic Cat ARCTIC CAT 500 SNO PRO — REAR SUSPENSION REAR ARM ASSEMBLY
2010 ARCTIC CAT 500 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-918 | ARM,IDLER-FABR | 1 | $418.95 | |
| 2 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 3 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 4 | 2603-481 | BEARING,GARLOCK (12DU16) | 1 | $2.75 | |
| 5 | 3604-222 | BUSHING,AXLE | 1 | $34.95 | |
| 6 | 3604-226 | AXLE,ALUM-.622 X 6.817 | 1 | $73.95 | |
| 7 | 3604-223 | BEARING,FLANGED-PLASTIC | 1 | $15.11 | |
| 8 | 1704-368 | ARM,REAR-FABR | 1 | $108.95 | |
| 9 | 1604-307 | AXLE,SERRATED-REAR ARM (NO BEARING) | 1 | $54.95 | |
| 10 | 2604-665 | TUBE,AXLE-REAR ARM | 1 | $29.95 | |
| 11 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 12 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 13 | 8040-486 | NUT,HEX LOCK-NYL 3/8-16 Z&Y | 1 | $0.26 | |
| 14 | 1623-674 | SCREW,CAP-HH 3/8-16X7.8 GR 5 Z&Y | 1 | $20.63 | |
| 15 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 16 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 16 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 17 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 18 | 3604-388 | AXLE,ALUM-INNER CARRIAGE-.749X15.362 | 1 | $77.95 | |
| 19 | 3604-230 | WHEEL,IDL-6.38(NO INSR)W/HOLE | 1 | $110.95 | |
| 20 | 3604-257 | BEARING,BALL-30MM | 1 | $34.95 | |
| 21 | 3604-256 | RING,RETAINING-INTERNAL | 1 | $4.95 | |
| 22 | 3604-414 | SLEEVE,SPRING-4.50" | 1 | $9.59 | |
| 23 | 1704-916 | SPRING,SUSP-.405 SQ-RH-PTD BLK | 1 | $125.95 | |
| 23 | 1704-917 | SPRING,SUSP-.405 SQ-LH-PTD BLK | 1 | $125.95 | |
| 24 | 3604-408 | BRACE,SUPPORT-IDLER ARM-MACH | 1 | $36.95 | |
| 25 | 8020-222 | SCREW,CAP-HFH 3/8-16 X 1.00 G5 Z&Y | 1 | $1.37 | |
| 26 | 8020-225 | SCREW,CAP-HFH 3/8-16 X 1.50 Z&Y | 1 | $1.78 | |
| 27 | 0623-237 | SNAP RING,EXTL-5/8 DIA | 1 | $1.92 | |
| 28 | 1623-389 | WASHER,FLAT-.641 X .900 X .060 Z&Y | 1 | $1.37 | |
| 29 | 1704-377 | LINK,REAR SHOCK-FABR | 1 | $53.95 | |
| 30 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 31 | 1623-384 | WASHER,URETHANE-.180X1.00X.165 | 1 | $12.35 | |
| 32 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 33 | 1604-139 | SLEEVE,SHOCK EYELET-POWDER METAL | 1 | $2.06 | |
| 34 | 1704-908 | SHOCK,REAR ARM-FOX | 1 | $548.95 | |
| 35 | 8026-414 | SCREW,CAP-HFH 1/2-13 X 4 GR8 Z&Y | 1 | $5.65 | |
| 36 | 3604-209 | AXLE, LINK-FLANGED | 1 | $15.11 | |
| 37 | 3604-210 | SPACER, BEARING-.500 ID | 1 | $6.75 | |
| 38 | 2604-698 | O-RING,5/8ID X 7/8OD | 1 | $0.40 | |
| 39 | 8047-610 | NUT,HEX FLG-NY LOCK 1/2-13 GR G Z&Y | 1 | $2.75 |
