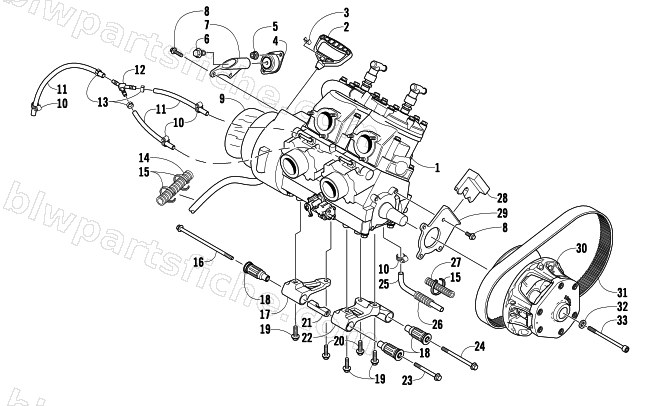

2010 Arctic Cat ARCTIC CAT 500 SNO PRO — ENGINE AND RELATED PARTS
2010 ARCTIC CAT 500 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0762-582 | LONG BLOCK,ENGINE-500AA | 1 | $2,656.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 0608-496 | MOUNT,ENGINE | 1 | $49.95 | |
| 5 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 6 | 8408-020 | SCREW,CAP-HFH M10X1.25X20 CL8.8 Z&Y | 1 | $3.16 | |
| 7 | 0708-562 | MOUNT,MAG-UPR MACH | 1 | $57.95 | |
| 8 | 8408-821 | SCREW,CAP-HFH M8X1.25X20 CL8.8 W/2353 | 1 | $1.09 | |
| 9 | 1670-328 | FOIL, PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $16.49 | |
| 10 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 11 | 0610-076 | HOSE, WATER-10 FT {0619-124} | 1 | $65.95 | |
| 12 | 1670-596 | FITTING,Y-5/16 | 1 | $3.44 | |
| 13 | 0610-581 | CLAMP, HOSE-14.5MM TO 17.0MM | 1 | $2.61 | |
| 14 | 0619-994 | LOOM,PROTECTIVE-3/4 ID-6"-CTL | 1 | $1.64 | |
| 15 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 16 | 1623-730 | SCREW,CAP-HFH M10-1.25X235 CL10.9 | 1 | $22.01 | |
| 17 | 0708-570 | MOUNT,MAG-MACH | 1 | $60.95 | |
| 18 | 0801-091 | MOUNT,RUBBER-ENGINE | 1 | $37.95 | |
| 19 | 8408-090 | SCREW,CAP-HFH M10X1.25X90 CL8.8 Z&Y | 1 | $3.85 | |
| 20 | 8409-031 | SCREW,CAP-HFH M10X1.25X30 CL10.9 W/2353 | 1 | $3.16 | |
| 21 | 0608-592 | SPACER,ENGINE MOUNT | 1 | $50.95 | |
| 22 | 0708-571 | MOUNT,PTO-FABR | 1 | $62.95 | |
| 23 | 8409-000 | SCREW, CAP-HFH M10-1.25 X100 Z&Y CL10.9 | 1 | $1.37 | |
| 24 | 1623-729 | SCREW,CAP-HFH M10-1.25X145 CL10.9 | 1 | $17.87 | |
| 25 | 0610-699 | HOSE,THROTTLE BODY PTO/WATER PUMP(13.75) | 1 | $24.77 | |
| 26 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 27 | 0619-619 | HOSE,PROT-CORRUGETED-4" 1.06 ID BLK NY | 1 | $3.44 | |
| 28 | 0608-600 | SNUBBER,ENGINE | 1 | $17.87 | |
| 29 | 0708-580 | BRKT,SNUBBER-MACH | 1 | $77.95 | |
| 30 | 0746-435 | CLUTCH,DRIVE-UNCAL-8.25 33MM/S | 1 | $696.95 | |
| 31 | 0627-047 | BELT,DRIVE-S-3C-1.448"WX43.547"OC-DC | 1 | $133.95 | |
| 32 | 1623-649 | WASHER,CLUTCH BOLT | 1 | $5.65 | |
| 33 | 1623-792 | BOLT,CLUTCH-M12X1.25X157 | 1 | $26.95 |
