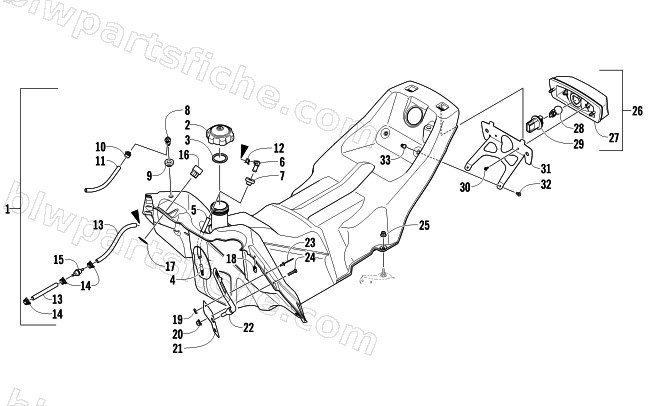

2010 Arctic Cat 600 SNO PRO CROSS COUNTRY — GAS TANK AND TAILLIGHT ASSEMBLY
2010 600 SNO PRO CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0770-943 | TANK,GAS-S/P ASSY (11 GAL) | 1 | $524.95 | |
| 2 | 2670-077 | CAP,VENTED-GAS-91 OCTANE | 1 | $54.95 | |
| 4 | 0510-358 | STRAINER,GAS TANK | 1 | $6.83 | |
| 5 | 0610-815 | R/B 0610-814 | 1 | $191.95 | |
| 5 | 0610-814 | HOSE,GREEN -.187 X .312 X 50 FEET | 1 | $239.95 | |
| 6 | 0109-284 | ELBOW,GAS TANK | 1 | $27.95 | |
| 8 | 1670-787 | VALVE,CHECK | 1 | $34.95 | |
| 9 | 1670-822 | GROMMET,3/4"-FUEL TANK | 1 | $3.85 | |
| 10 | 1623-233 | CLAMP, HOSE-10.41mm ID | 1 | $0.68 | |
| 11 | 6101-009 | HOSE,.235 ID X .370 OD (50') | 1 | $469.95 | |
| 11 | 6101-001 | HOSE,.235 ID X .370 OD (100') | 1 | $892.95 | |
| 12 | 0610-415 | CLAMP,HOSE-10.8 MM TO 13.3 MM | 1 | $3.71 | |
| 13 | 0410-143 | HOSE,FUEL-1/4" 25' (0410-141 CTL) | 1 | $217.95 | |
| 14 | 1623-197 | CLAMP, HOSE-SPRING-14MM | 1 | $2.75 | |
| 15 | 2670-346 | FILTER,FUEL-INLINE-5/16 | 1 | $24.77 | |
| 16 | 0116-469 | BUSHING, RECOIL | 1 | $5.51 | |
| 17 | 1623-841 | NUT,PUSH-.850X1.20" | 1 | $1.92 | |
| 18 | 1623-030 | NUT,SPEED-#10B U TYPE | 1 | $0.95 | |
| 19 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 20 | 8427-502 | NUT,HEX FLG-NYL LOCK M5X0.8 CL8 Z&Y | 1 | $0.95 | |
| 21 | 4706-352 | BRKT,MTG-HOOD-PTD BLK | 1 | $20.63 | |
| 22 | 2606-624 | STRAP,HOLDDOWN-HOOD | 1 | $13.73 | |
| 23 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 24 | 8470-525 | SCREW,MACH-TSPNH M5X.8X25 CL8.8 Z&Y | 1 | $2.47 | |
| 25 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 26 | 0509-022 | TAILLIGHT,ASSY | 1 | $82.95 | |
| 27 | 0509-025 | HOUSING,TAILLIGHT-ASSY | 1 | $66.95 | |
| 28 | 0409-056 | BULB,TAIL LIGHT-3157 | 1 | $19.25 | |
| 29 | 0409-057 | SOCKET,TAIL LIGHT | 1 | $15.11 | |
| 30 | 0623-257 | SCREW,SELF TAP-HWH #8X1/2 TYPE A | 1 | $1.09 | |
| 31 | 5606-968 | BRKT,MTG-TAILLIGHT | 1 | $43.95 | |
| 32 | 0623-902 | SCREW, MACH-PHTRH-10-32X5/8-ZY | 1 | $0.95 | |
| 33 | 0623-845 | NUT, EXP,10-32 | 1 | $2.47 |
