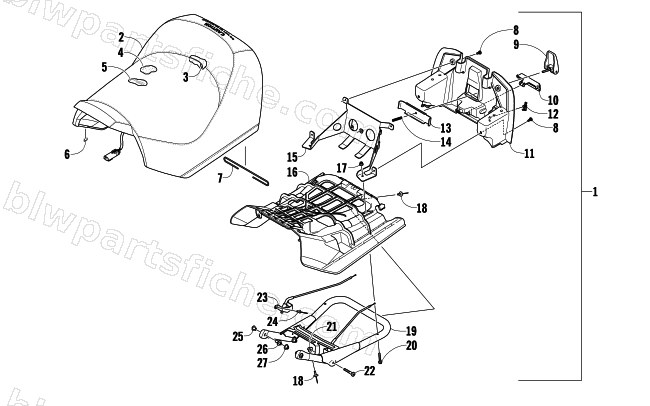

FRONT SEAT ASSEMBLY
2009 TZ1 TOURING LXR
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4706-269 | SEAT, FRONT-ADJ TOUR-MFG ASSY | 1 | $1,447.95 | |
| 2 | 4706-246 | COVER, SEAT-FRONT-TOUR | 1 | $333.95 | |
| 3 | 5606-378 | WIRE,SEAT-BENT | 1 | $5.09 | |
| 4 | 3706-737 | FOAM,SEAT-FRT TOUR (70-75 ILD).44R@5.35 | 1 | $208.95 | |
| 5 | 0609-869 | PAD, SEAT HEATER | 1 | $192.95 | |
| 6 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 7 | 5606-379 | WIRE,SEAT - 229 MM - FORMED | 1 | $0.40 | |
| 8 | 0423-396 | SCREW,SELF TAP-TSPH M6-1.0X15 | 1 | $1.09 | |
| 9 | 5606-086 | LEVER, HAND HOLD | 1 | $34.95 | |
| 10 | 3706-888 | HANDLE, SEAT-FRONT-PTD BLK | 1 | $21.95 | |
| 11 | 4706-360 | PANEL,SEAT BASE-FRONT-ROUTED | 1 | $46.95 | |
| 12 | 1623-715 | CLIP, ANTI ROTATIONAL | 1 | $2.75 | |
| 13 | 3706-895 | PLATE, CLAMP-FRONT SEAT-PTD BLK | 1 | $23.39 | |
| 14 | 5606-095 | SPRING,ADJUSTMENT | 1 | $2.19 | |
| 15 | 3706-892 | GUSSET, FRONT SEAT-PTD BLK | 1 | $124.95 | |
| 16 | 4606-301 | BASE, SEAT-FRONT | 1 | $97.95 | |
| 17 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 18 | 8061-688 | RIVET,BLIND-LF SS66 ZINC | 1 | $0.95 | |
| 19 | 3706-886 | FRAME,SEAT-MACH | 1 | $193.95 | |
| 20 | 8468-645 | SCREW,MACH-TSPNH M6X1.0X45 CL8.8 BLK | 1 | $1.23 | |
| 21 | 1623-524 | WASHER,SLIDE-BOTTOM | 1 | $2.75 | |
| 22 | 4606-338 | PIN,SLIDE-BOTTOM | 1 | $7.95 | |
| 23 | 5606-174 | CABLE, SEAT ADJ-RH | 1 | $79.95 | |
| 23 | 5606-175 | CABLE, SEAT ADJ-LH | 1 | $79.95 | |
| 24 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 25 | 1623-542 | NUT,SLIDE-TOP-M8X1.25 | 1 | $22.01 | |
| 26 | 4606-339 | PIN,SLIDE-TOP | 1 | $17.87 | |
| 27 | 1623-525 | WASHER,SLIDE-TOP | 1 | $2.75 |
