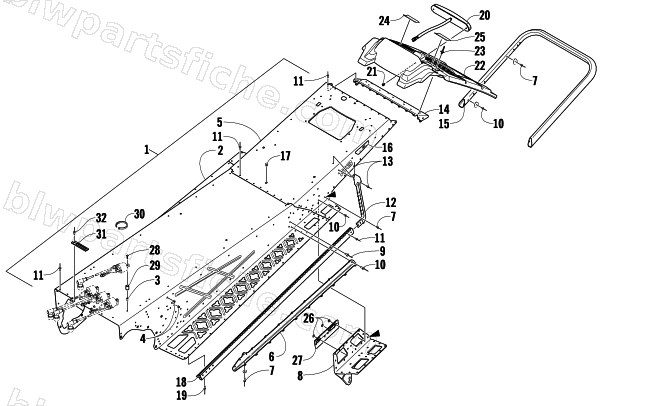

2009 Arctic Cat M8 153 LE SNOW PRO — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY
2009 M8 153 LE SNOW PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1707-316 | CHASSIS/TUNNEL-S/P ASSY(09 153" M-SLEDS) | 1 | $2,073.79 | |
| 0 | 1707-317 | CHASSIS/TUNNEL-S/P ASSY(09 162" M SLEDS) | 1 | $2,149.59 | |
| 1 | 2718-737 | TUNNEL-S/P ASSY 153" | 1 | $812.95 | |
| 2 | 2718-735 | TUNNEL,FRONT-W/INSERTS | 1 | $390.95 | |
| 3 | 1623-562 | INSERT, AL SERIES ALS4-1024-130 | 1 | $2.75 | |
| 4 | 1623-657 | INSERT,AT SERIES-ATS2-1024 | 1 | $3.57 | |
| 5 | 5606-499 | BODY,REAR-153"-BLANKED/FORMED | 1 | $369.95 | |
| 5 | 5606-500 | BODY,REAR-162"-BLANKED/FORMED | 1 | $462.95 | |
| 6 | 5606-402 | BRKT,SUPPORT-TUNNEL-RH | 1 | $126.95 | |
| 6 | 5606-403 | BRKT,SUPPORT-TUNNEL-LH | 1 | $126.95 | |
| 7 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 8 | 2706-456 | BRKT,MTG-REAR SUSPENSION-RH-MACH | 1 | $108.95 | |
| 8 | 2706-457 | BRKT,MTG-REAR SUSPENSION-LH-MACH | 1 | $108.95 | |
| 9 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 10 | 8060-688 | RIVET,BLIND-DH SS66 ZINC | 1 | $0.40 | |
| 11 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 12 | 5606-594 | GUSSET,TUNNEL ROLL-RH-CAST | 1 | $20.63 | |
| 12 | 5606-595 | GUSSET,TUNNEL ROLL-LH-CAST | 1 | $20.63 | |
| 13 | 8060-488 | RIVET,BLIND-DH SS56 ZINC | 1 | $0.40 | |
| 14 | 5606-253 | END CAP,TUNNEL-FORMED | 1 | $43.95 | |
| 15 | 5606-477 | BUMPER,REAR-153"-FORMED/MACH | 1 | $161.95 | |
| 15 | 5606-479 | BUMPER,REAR-162"-FORMED/MACH | 1 | $161.95 | |
| 16 | 8611-520 | DECAL,REFLECTOR-REAR-RH (RED) | 1 | $23.39 | |
| 16 | 8611-521 | DECAL,REFLECTOR-REAR-LH (RED) | 1 | $23.39 | |
| 17 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 | |
| 18 | 5606-490 | ROLL,TUNNEL (M)-R/H-MACH | 1 | $167.95 | |
| 18 | 5606-491 | ROLL,TUNNEL (M)-L/H-MACH | 1 | $166.95 | |
| 19 | 8060-482 | RIVET,BLIND-DH SS52 ZINC | 1 | $0.14 | |
| 20 | 0609-863 | TAILLIGHT,LED-1.5" X 9.5" (10" LEAD)RED | 1 | $112.95 | |
| 21 | 0623-301 | SCREW,SELF TAP-HWH 10X1/2 AB Z&Y | 1 | $0.12 | |
| 22 | 5606-525 | SNOWFLAP,LONG-INJ MOLD | 1 | $124.95 | |
| 23 | 8061-710 | RIVET,BLIND-LF SS68 BLACK | 1 | $1.09 | |
| 24 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 25 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 26 | 0123-802 | WASHER,FLAT .194X.50X.048-Z&Y | 1 | $0.12 | |
| 27 | 4606-790 | GUIDE,TRACK-TUNNEL-R/H | 1 | $38.95 | |
| 27 | 4606-791 | GUIDE,TRACK-TUNNEL-L/H | 1 | $38.95 | |
| 28 | 1623-671 | SCREW,MACH-TSTRH 10-24X1.75 G2 W/204 | 1 | $1.23 | |
| 29 | 1623-045 | SPACER,COMPONENT PLATE | 1 | $2.75 | |
| 30 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 31 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 32 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 |
