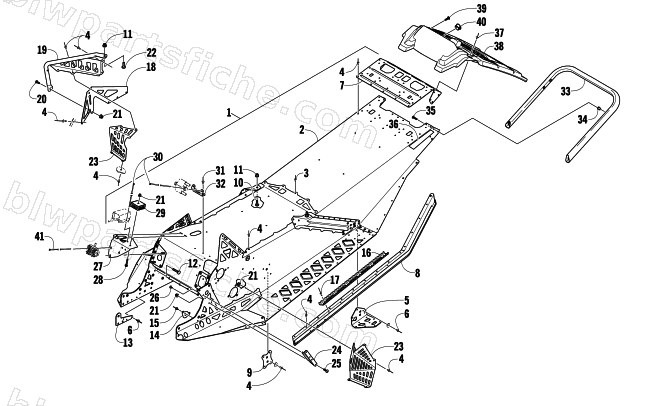

2009 Arctic Cat 600 SNO PRO CROSS COUNTRY — CHASSIS, REAR BUMPER, AND SNOWFLAP ASSEMBLY
2009 600 SNO PRO CROSS COUNTRY
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1707-299 | CHASSIS,ASSY-PTD BLK | 1 | $3,412.95 | |
| 2 | 4706-748 | TUNNEL,REAR-PTD BLK | 1 | $273.95 | |
| 3 | 8061-682 | RIVET,BLIND-LF SD62BSLF ZINC | 1 | $0.95 | |
| 4 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 5 | 4706-834 | BRKT,SUSPENSION MTG-RH REAR PTD BLK | 1 | $37.95 | |
| 5 | 4706-835 | BRKT,SUSPENSION MTG-LH REAR PTD BLK | 1 | $37.95 | |
| 6 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 7 | 4706-749 | PLATE,REAR TUNNEL-CLOSE OFF-PTD BLK | 1 | $102.95 | |
| 8 | 4706-750 | ROLL,TUNNEL-FORMED RH-PTD BLK | 1 | $88.95 | |
| 8 | 4706-751 | ROLL,TUNNEL-FORMED LH-PTD BLK | 1 | $85.95 | |
| 9 | 6606-061 | PLATE,BACKING-FRT ARM | 1 | $32.95 | |
| 10 | 8476-835 | SCREW,MACH-TSTRH M8X1.25X35 Z&Y | 1 | $3.59 | |
| 11 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 12 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 13 | 5606-628 | BRACE,SUPPORT-INNER-Z&Y | 1 | $33.95 | |
| 14 | 5606-672 | PLATE,BACKING-PTO MTG-Z&Y | 1 | $13.73 | |
| 15 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 16 | 4706-307 | PLATE,GRIP-PTD GRN | 1 | $51.95 | |
| 17 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 18 | 4706-510 | GUSSET,TOE STOP-RH PTD BLK | 1 | $42.95 | |
| 18 | 4706-511 | GUSSET,TOE STOP-LH PTD BLK | 1 | $42.95 | |
| 19 | 4706-514 | HOOK,TOE-RH PTD BLK | 1 | $73.95 | |
| 19 | 4706-515 | HOOK,TOE-LH PTD BLK | 1 | $73.95 | |
| 20 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 21 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 22 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 23 | 4706-516 | SHIELD,TOE-RH PTD BLK | 1 | $69.95 | |
| 23 | 4706-517 | SHIELD,TOE-LH PTD BLK | 1 | $69.95 | |
| 24 | 0608-585 | BRKT,SNUBBER-CHASSIS-MACH | 1 | $23.39 | |
| 25 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 26 | 1623-463 | SCREW,PT THREAD FORMING-K60-2.69X12mm | 1 | $1.78 | |
| 27 | 5606-966 | PANEL,ELECTRICAL | 1 | $19.25 | |
| 28 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 29 | 0630-181 | REGULATOR,VOLTAGE-FW 2 WIRE SQ | 1 | $117.95 | |
| 30 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 31 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 32 | 5606-536 | BRKT,MTG-COIL | 1 | $24.77 | |
| 33 | 4706-606 | BUMPER,REAR-W/INSERTS | 1 | $56.95 | |
| 34 | 0423-391 | INSERT,M6X1.0-AL SERIES ALS4-610-4.2 | 1 | $3.57 | |
| 35 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 36 | 8611-676 | DECAL,REFLECTOR-RED RH | 1 | $20.63 | |
| 36 | 8611-677 | DECAL,REFLECTOR-RED LH | 1 | $20.63 | |
| 37 | 8061-710 | RIVET,BLIND-LF SS68 BLACK | 1 | $1.09 | |
| 38 | 5606-525 | SNOWFLAP,LONG-INJ MOLD | 1 | $124.95 | |
| 39 | 1623-343 | CLIP, X-MAS TREE | 1 | $1.78 | |
| 40 | 5606-988 | PLUG,HOLE-1 INCH | 1 | $1.37 | |
| 41 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
