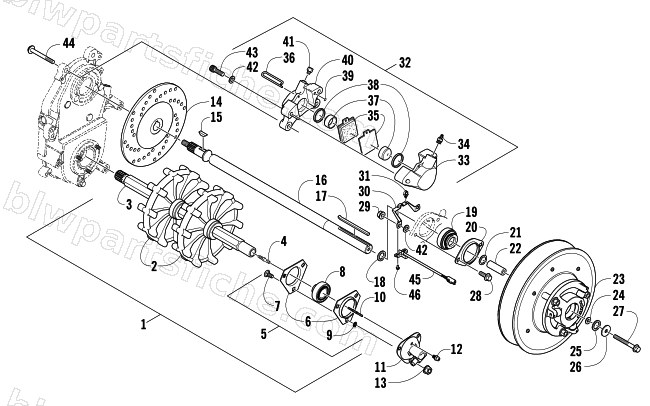

2008 Arctic Cat PANTHER 660 TOURING — DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES
2008 PANTHER 660 TOURING
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-146 | TRACK/DRIVE-ASSY (PANTHER 660) | 1 | $429.95 | |
| 2 | 1602-507 | SPROCKET, DRIVE 9T 7.15 (.125 GROOVE) | 1 | $57.95 | |
| 3 | 1602-852 | SHAFT, DRIVE-HEX | 1 | $216.95 | |
| 4 | 0120-247 | BUSHING,DRIVE-SPEEDOMETER | 1 | $5.65 | |
| 5 | 0702-567 | PLATE,FLANGE-BEARING ASSY | 1 | $106.95 | |
| 6 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 7 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 8 | 1602-374 | BEARING,1.00-DRIVE SHAFT | 1 | $136.95 | |
| 9 | 0623-810 | RING,SOLDER-5/16 | 1 | $4.95 | |
| 10 | 0602-154 | CABLE,DRIVE ADAPTOR | 1 | $12.35 | |
| 11 | 0720-005 | ADAPTER,DRIVE-SPEEDOMETER-FAB. 47 | 1 | $96.95 | |
| 12 | 0104-062 | ZERK GREASE 1/4-28 | 1 | $1.23 | |
| 13 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 14 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 15 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 16 | 0702-810 | SHAFT, DRIVEN-PTD BLK | 1 | $217.95 | |
| 17 | 0101-076 | KEY 3/16 X 1/4 X 3 | 1 | $2.75 | |
| 18 | 1602-396 | MAGNET, COLLAR - 1.00 ID X 1.50 OD | 1 | $8.95 | |
| 20 | 2602-039 | FLANGE, BEARING-2 BOLT-62MM | 1 | $6.06 | |
| 21 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 21 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 22 | 0648-066 | SHAFT, STUB 2.100" | 1 | $28.95 | |
| 23 | 0726-230 | CLUTCH, DRIVEN-LG (49-R/W) | 1 | $1,291.95 | |
| 24 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 25 | 0123-578 | WASHER,FLAT 1IDX1.5X.030 THK | 1 | $3.95 | |
| 27 | 1623-552 | SCREW, CAP-HFH 5/16-18 X 3.25 W/204 | 1 | $5.92 | |
| 29 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 30 | 3706-631 | BRKT, SPEED SENSOR-PTD BLK-07 4-STROKE | 1 | $20.95 | |
| 31 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 32 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 34 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 35 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 37 | 0602-708 | PISTON | 1 | $81.95 | |
| 39 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 41 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 42 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 43 | 1623-352 | SCREW,CAP-TXSH 3/8-16 X 2.00 ZINC | 1 | $3.44 | |
| 44 | 1623-558 | SCREW, CAP-HFH 7/16-14 X 1.50 W/2353 | 1 | $6.47 | |
| 45 | 0630-008 | SWITCH,MAGNETIC CARB ASSY | 1 | $63.95 | |
| 46 | 0623-137 | SCREW,TAPTITE-HWH 6-32X.313 Z&Y | 1 | $0.32 |
