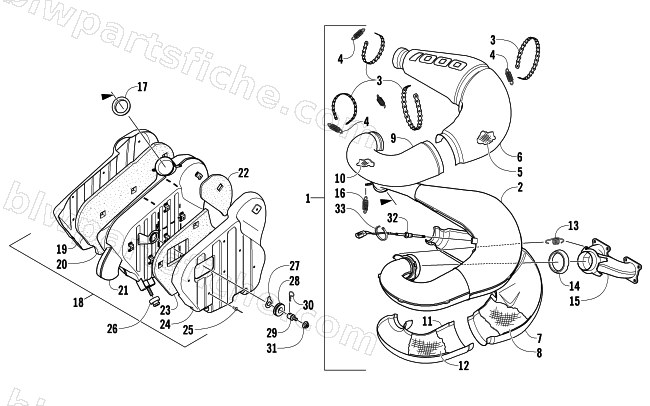

2008 Arctic Cat M1000 EFI 162 SNO PRO LIMITED EDITION — EXHAUST ASSEMBLY
2008 M1000 EFI 162 SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1712-233 | CHAMBER,EXPANSION-FAB | 1 | $1,335.95 | |
| 2 | 1712-232 | CHAMBER,EXPANSION-PTD BLK | 1 | $663.95 | |
| 3 | 0624-552 | TIE, PERFORATED BAND-5FT | 1 | $20.63 | |
| 3 | 0624-541 | TIE,PERFORATED BAND-IT( 25' ) | 1 | $110.95 | |
| 4 | 1612-178 | SPRING, EXHAUST STRAP | 1 | $3.85 | |
| 5 | 1612-968 | PACKING,EXP CHAMBER-REAR-UPPER | 1 | $82.95 | |
| 6 | 1612-972 | COVER,EXP CHAMBER-REAR-UPPER | 1 | $128.95 | |
| 7 | 1612-973 | COVER,EXP CHAMBER-REAR-LOWER | 1 | $152.95 | |
| 8 | 1612-969 | PACKING,EXP CHAMBER-REAR-LOWER | 1 | $82.95 | |
| 9 | 1612-970 | COVER,EXP CHAMBER-FRONT-UPPER | 1 | $124.95 | |
| 10 | 1612-966 | PACKING,EXP CHAMBER-FRONT-UPPER | 1 | $8.95 | |
| 11 | 1612-971 | COVER,EXP CHAMBER-FRONT-LOWER | 1 | $128.95 | |
| 12 | 1612-967 | PACKING,EXP CHAMBER-FRONT-LOWER | 1 | $8.95 | |
| 13 | 2612-399 | SPRING,EXTENSION | 1 | $3.71 | |
| 14 | 2612-059 | GASKET, EXHAUST - HEADPIPE | 1 | $30.95 | |
| 15 | 1712-214 | MANIFOLD, EXHAUST-MACH | 1 | $291.95 | |
| 16 | 0612-471 | SPRING,EXHAUST | 1 | $12.35 | |
| 17 | 0612-993 | GASKET,EXHAUST - TAIL PIPE (99-700) | 1 | $29.95 | |
| 18 | 1712-679 | RESONATOR,EXHAUST-ASSY | 1 | $1,651.95 | |
| 19 | 2612-308 | COVER,RESONATOR-EXTERNAL-RH | 1 | $152.95 | |
| 20 | 2612-306 | PACKING,RESONATOR-EXTERNAL-RH | 1 | $20.63 | |
| 21 | 1712-451 | RESONATOR,EXHAUST-PTD BLK | 1 | $955.95 | |
| 22 | 2612-307 | PACKING,RESONATOR-EXTERNAL-LH | 1 | $19.25 | |
| 23 | 2612-211 | PACKING,RESONATOR-EXTERNAL (1/4")-LH | 1 | $42.95 | |
| 24 | 2612-309 | R/B 2612-411 | 1 | $152.95 | |
| 25 | 8061-682 | RIVET,BLIND-LF SD62BSLF ZINC | 1 | $0.95 | |
| 26 | 2612-186 | GROMMET,RUBBER-RESONATOR MOUNT | 1 | $12.35 | |
| 27 | 2612-210 | WASHER,MTG-RESONATOR W/TAB (1.75 OD) | 1 | $20.63 | |
| 28 | 1623-375 | GROMMET,RUBBER-3/4 ID x1 5/8OD x1/4 GRV | 1 | $5.51 | |
| 29 | 1623-569 | PIN,MTG-RES/CHASSIS | 1 | $19.25 | |
| 30 | 1623-379 | CLIP,HAIRPIN-5/8 TO 3/4 | 1 | $2.88 | |
| 31 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 32 | 0630-229 | SENSOR,EXHAUST TEMP-1/4" DIA | 1 | $220.95 | |
| 33 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
