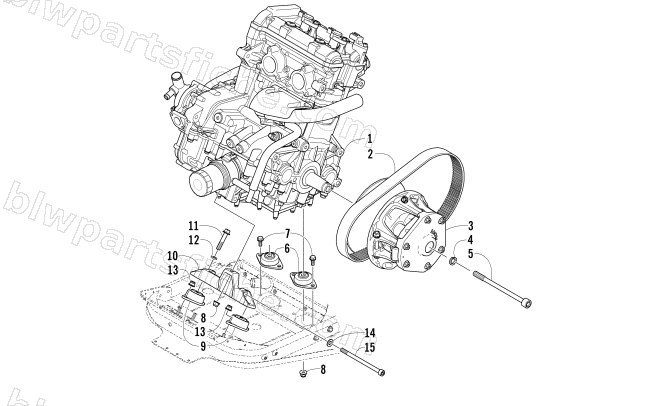

2008 Arctic Cat JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION — ENGINE AND RELATED PARTS
2008 JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-490 | ENGINE,1100 L/C-2008 | 1 | $5,449.95 | |
| 2 | 0627-047 | BELT,DRIVE-S-3C-1.448"WX43.547"OC-DC | 1 | $133.95 | |
| 3 | 0746-444 | CLUTCH,DRIVE-UNCAL-8.25" 35MM/S | 1 | $717.95 | |
| 4 | 1623-649 | WASHER,CLUTCH BOLT | 1 | $5.65 | |
| 5 | 1623-620 | BOLT,DRIVE CLUTCH - M12 X 1.25 X 176 | 1 | $53.95 | |
| 6 | 0608-458 | MOUNT, ENGINE-REAR | 1 | $65.95 | |
| 7 | 1623-437 | SCREW,CAP-HFH M8 X1.25 X 20 TRILOBE Z&Y | 1 | $2.75 | |
| 8 | 8427-002 | NUT,HEX FLG-NYL LOCK M10X1.25 CL8 Z&Y | 1 | $0.95 | |
| 9 | 0608-457 | MOUNT, ENGINE-FRT | 1 | $49.95 | |
| 10 | 0708-465 | BRKT,ENGINE MOUNT-MACH | 1 | $59.95 | |
| 11 | 8408-020 | SCREW,CAP-HFH M10X1.25X20 CL8.8 Z&Y | 1 | $3.16 | |
| 12 | 8451-182 | WASHER,SPRING LOCK-M10 Z&Y | 1 | $0.12 | |
| 13 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 14 | 8450-157 | WASHER,FLAT M10X20X2.30 Z&Y | 1 | $3.16 | |
| 15 | 1623-449 | SCREW,CAP-ENG MTG-M10 X 1.25 X 150 Z&Y | 1 | $24.95 |
