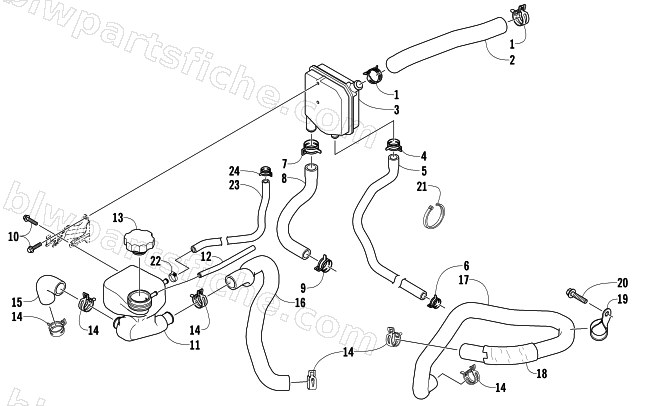

2008 Arctic Cat JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION — COOLING ASSEMBLY
2008 JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1623-292 | CLAMP,HOSE-SPRING (12W X 29) | 1 | $3.99 | |
| 2 | 0610-667 | HOSE, BREATHER-VENT | 1 | $39.95 | |
| 3 | 0770-712 | TANK, SEPARATOR ASSY | 1 | $97.95 | |
| 4 | 1623-287 | CLAMP,HOSE-SPRING (12W X 24) | 1 | $3.44 | |
| 5 | 3007-507 | HOSE,BREATHER TANK OIL RETURN | 1 | $66.95 | |
| 6 | 1623-285 | CLAMP,HOSE-SPRING (12W X 22) | 1 | $2.88 | |
| 7 | 1623-291 | CLAMP,HOSE-SPRING (12W X 28) | 1 | $3.57 | |
| 8 | 0610-665 | HOSE, BREATHER-SEPARATOR | 1 | $43.95 | |
| 9 | 1623-288 | CLAMP,HOSE-SPRING (12W X 25) | 1 | $3.57 | |
| 10 | 8408-610 | SCREW,CAP-HFH M6X1.0X10 CL8.8 Z&Y | 1 | $1.23 | |
| 11 | 1670-660 | TANK, COOLANT | 1 | $164.95 | |
| 12 | 0610-692 | HOSE,OIL/WATER-25 FT | 1 | $117.95 | |
| 12 | 0610-693 | HOSE,OIL-100 FT | 1 | $432.95 | |
| 13 | 4606-209 | CAP,COOLANT BOTTLE (W/THREADS) | 1 | $26.95 | |
| 15 | 0610-640 | HOSE,COOLANT-FILLER TO ENG | 1 | $26.95 | |
| 16 | 0610-639 | HOSE,COOLANT-EXCH TO FLR NECK | 1 | $59.95 | |
| 17 | 0610-638 | HOSE, COOLANT-ENG TO EXCH | 1 | $117.95 | |
| 18 | 0610-790 | LOOM,COOLANT HOSE-5 FT | 1 | $132.95 | |
| 19 | 4606-388 | BRKT, COOLANT HOSE | 1 | $19.25 | |
| 20 | 8408-020 | SCREW,CAP-HFH M10X1.25X20 CL8.8 Z&Y | 1 | $3.16 | |
| 21 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 22 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 23 | 0610-657 | HOSE, COOLANT-BYPASS | 1 | $44.95 | |
| 24 | 1623-278 | CLAMP,HOSE-SPRING (12W X 15) | 1 | $2.06 |
