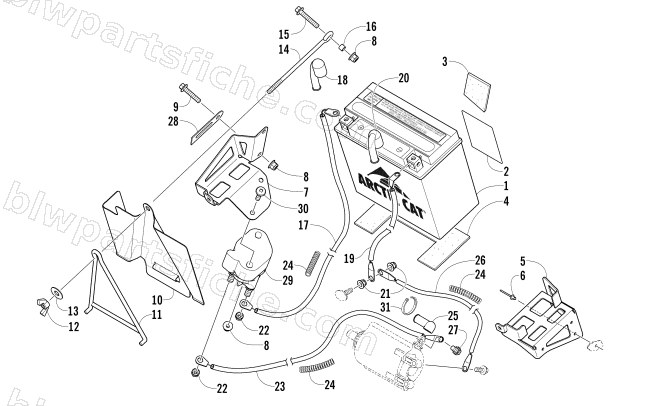

2008 Arctic Cat JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION — BATTERY AND TRAY ASSEMBLY
2008 JAGUAR Z1 1100 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0745-406 | BATTERY,SEALED-YTX20-ASSY | 1 | $154.95 | |
| 2 | 0645-430 | LABEL,POISON/DANGER-HORIZ FORMAT | 1 | $1.64 | |
| 3 | 0617-527 | PAD, FOAM-BATTERY-SIDE | 1 | $3.44 | |
| 4 | 0617-526 | PAD,FOAM-BATTERY-BOTTOM | 1 | $5.51 | |
| 5 | 0745-267 | TRAY, BATTERY INNER-PTD BLK | 1 | $37.95 | |
| 6 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 7 | 0745-302 | TRAY, BATTERY OUTER-PTD BLK | 1 | $48.95 | |
| 8 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 9 | 8408-630 | SCREW,CAP-HFH M6X1.0X30 CL8.8 Z&Y | 1 | $0.95 | |
| 10 | 0645-468 | SHIELD, HEAT-BTRY | 1 | $29.95 | |
| 11 | 0745-262 | ROD, BATTERY-PTD BLK | 1 | $36.95 | |
| 12 | 0423-716 | WINGNUT,NYLOC-M6X1.0 | 1 | $3.85 | |
| 13 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 14 | 0745-263 | ROD, BATTERY TOP-PTD BLK | 1 | $13.95 | |
| 15 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 16 | 0645-479 | SPACER, BATTERY ROD-6MM | 1 | $7.95 | |
| 17 | 0645-554 | CABLE, BATTERY TO SOLENOID(RB0645-587) | 1 | $30.95 | |
| 18 | 0645-521 | BOOT,TERMINAL-BATTERY | 1 | $3.85 | |
| 19 | 0645-553 | CABLE, BATTERY-GROUND | 1 | $30.95 | |
| 20 | 0645-520 | BOOT,TERMINAL-BATTERY | 1 | $3.44 | |
| 21 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 22 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 23 | 0645-559 | CABLE,SOLENOID TO STARTER | 1 | $30.95 | |
| 25 | 0645-522 | BOOT,TERMINAL-SOLENOID | 1 | $3.95 | |
| 26 | 0645-561 | CABLE,STARTER-GND (Z1)-18" | 1 | $18.95 | |
| 27 | 1623-451 | BOLT, STARTER MOTOR-HH SEMS M5X0.8X8 Z&Y | 1 | $3.44 | |
| 28 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 30 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 31 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 |
