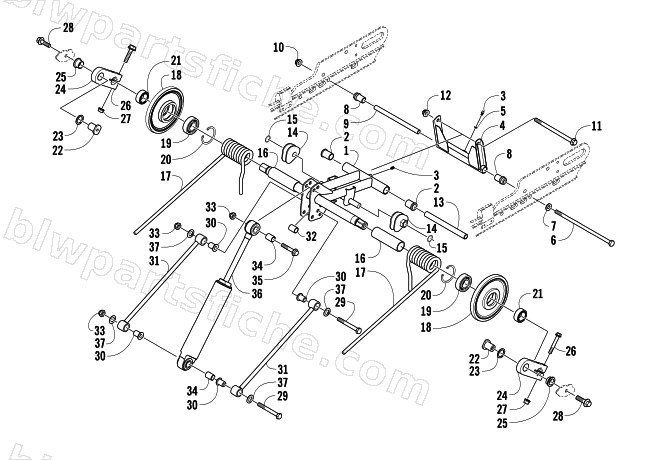

2008 Arctic Cat CROSSFIRE 1000 EFI SNO PRO LIMITED EDITION — REAR SUSPENSION REAR ARM ASSEMBLY
2008 CROSSFIRE 1000 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-404 | ARM,IDLER-BLK FABR | 1 | $196.95 | |
| 2 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 3 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 4 | 1704-019 | ARM, REAR-MACH-BLK (04 PROD) | 1 | $56.95 | |
| 5 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 6 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 7 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 8 | 2604-664 | BUSHING,REAR ARM-PWD METAL | 1 | $53.95 | |
| 9 | 2604-663 | AXLE,REAR ARM-INNER-6.124" | 1 | $16.49 | |
| 10 | 8047-490 | NUT,HEX FLG-NY LOCK 3/8-16 GR G Z&Y | 1 | $0.95 | |
| 11 | 1623-086 | SCREW,CAP-3/8-16 X 7.500 | 1 | $20.63 | |
| 12 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 13 | 2604-370 | AXLE,STEEL-.624X6.817 | 1 | $22.01 | |
| 14 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 14 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 15 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 16 | 3604-024 | SLEEVE,SPRING-3.85" | 1 | $6.95 | |
| 17 | 1704-044 | SPRING,SUSP-.405 SQ-RH-HVY-PTD | 1 | $152.95 | |
| 17 | 1704-045 | SPRING,SUSP-.405 SQ-LH-HVY-PTD | 1 | $152.95 | |
| 18 | 1604-690 | WHEEL,IDL-5.63 W/1" ID(NO INSR) | 1 | $53.95 | |
| 19 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 20 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 21 | 2604-980 | SPACER,OFFSET ARM - MACH - .414" | 1 | $15.11 | |
| 22 | 3604-158 | AXLE,OFFSET ARM-1.012"-PWD METAL | 1 | $5.51 | |
| 23 | 1604-187 | WASHER, OFFSET ARM | 1 | $2.06 | |
| 24 | 1704-522 | OFFSET ARM, 1 FLANGE - HEX -ASSY | 1 | $82.95 | |
| 25 | 3604-028 | BUSHING, FLARED -BRONZE .735" x .751 ID | 1 | $3.57 | |
| 26 | 8020-138 | SCREW,CAP-HFH 5/16-18 X 2.25 G5 Z&Y | 1 | $15.11 | |
| 27 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 28 | 1623-166 | SCREW,CAP-HH SEMS 3/8-16 X 1.250 BLK | 1 | $4.95 | |
| 29 | 1623-219 | SCREW,CAP-HFH 3/8-16X3.570 GR 5 Z&Y | 1 | $3.44 | |
| 30 | 1604-498 | AXLE,LINK-FLANGED(99 PRO) | 1 | $15.11 | |
| 31 | 1704-416 | LINK,REAR SHOCK-PTD BLK 12.20" | 1 | $34.95 | |
| 32 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 33 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 34 | 1604-139 | SLEEVE,SHOCK EYELET-POWDER METAL | 1 | $2.06 | |
| 35 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 36 | 1704-484 | SHOCK,REAR ARM-2"BORE | 1 | $601.95 | |
| 37 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 |
