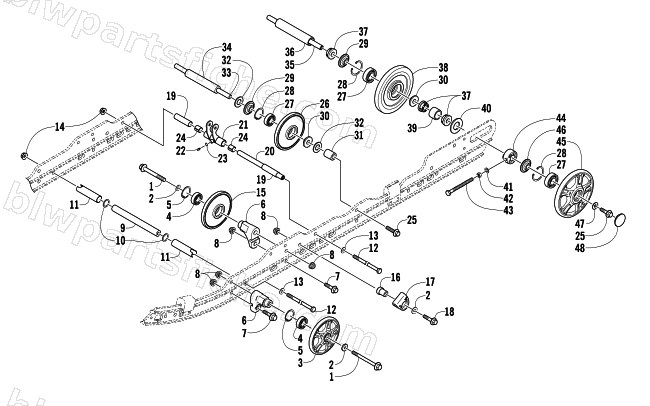

2008 Arctic Cat CROSSFIRE 1000 EFI SNO PRO LIMITED EDITION — IDLER WHEEL ASSEMBLY
2008 CROSSFIRE 1000 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8020-232 | SCREW,CAP-HFH 3/8-16 X 3.25 Z&Y | 1 | $5.65 | |
| 2 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 3 | 3604-386 | WHEEL,IDL-5.63 W.787"ID BLK (SPOKE) | 1 | $53.95 | |
| 4 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 5 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 6 | 2604-579 | BLOCK,MTG-IDLER WHEEL(DIE CAST) | 1 | $45.95 | |
| 7 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 8 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 9 | 1604-792 | AXLE, STEEL-7/8 X 3/8 X 8.750 ZY | 1 | $58.95 | |
| 10 | 0623-912 | WASHER,FLAT-.890 X 1.19 X .060 Z&Y | 1 | $0.95 | |
| 11 | 1704-718 | SPACER,FRONT ARM SHOCK-PTD BLK | 1 | $15.11 | |
| 12 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 13 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 14 | 8047-490 | NUT,HEX FLG-NY LOCK 3/8-16 GR G Z&Y | 1 | $0.95 | |
| 15 | 3604-039 | WHEEL,IDL-5.63 W.787"ID BLK (NO SPOKE) | 1 | $53.95 | |
| 16 | 0604-912 | BLOCK,SLIDE-SPRING-MTG | 1 | $27.95 | |
| 17 | 2604-515 | SLIDE, SPRING-SHORT | 1 | $5.92 | |
| 18 | 8020-228 | SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y | 1 | $2.75 | |
| 19 | 1704-713 | SPACER,ALUM-2.805"-PTD BLK | 1 | $14.95 | |
| 20 | 1604-209 | AXLE,STEEL-8.75 (THRU BOLT) | 1 | $73.95 | |
| 21 | 0704-994 | PIVOT,REAR SHOCK-FABR | 1 | $74.95 | |
| 22 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 23 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 24 | 0603-083 | BEARING,GARLOCK 10DU12 | 1 | $8.21 | |
| 25 | 1623-248 | SCREW,CAP-HFH 3/8-16X1.125 W/2353 | 1 | $4.40 | |
| 26 | 1604-684 | WHEEL,IDLER-5.63(2-5/8DIA INSR) | 1 | $53.95 | |
| 27 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 28 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 29 | 1604-772 | INSERT,5/8 BORE X 2 OD (SHORT) | 1 | $5.51 | |
| 30 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 31 | 0704-499 | SPACER,ALUM-THK WALL-BLK | 1 | $13.95 | |
| 32 | 0623-675 | WASHER, FLAT-.641 X 1.187 X .060 Z&Y | 1 | $0.95 | |
| 33 | 0604-930 | AXLE,XBRC (ALUM) -625X8.750 (3/8-16) | 1 | $37.95 | |
| 34 | 0704-500 | SPACER,ALUM-THK WALL-BLK | 1 | $5.95 | |
| 35 | 1604-217 | AXLE,REAR WHEEL STEEL | 1 | $73.95 | |
| 36 | 0704-504 | SPACER,REAR WHEEL-BLK | 1 | $20.95 | |
| 37 | 0604-968 | BUSHING,SPACER-REAR WHEEL | 1 | $9.59 | |
| 38 | 1604-685 | WHEEL,IDL-6.38(2-5/8DIA INSR) | 1 | $53.95 | |
| 39 | 0704-505 | SPACER,REAR WHEEL -BLK | 1 | $24.95 | |
| 40 | 0623-220 | WASHER,FLAT .625IDX1.50ODX.109 | 1 | $4.95 | |
| 41 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 42 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 43 | 0623-123 | SCREW,CAP-HEX-3/8-16X5 | 1 | $2.47 | |
| 44 | 0604-936 | BUSHING,REAR WHEEL ADJUSTER | 1 | $10.97 | |
| 46 | 1604-774 | INSERT,5/8 BORE X 2" (LONG) | 1 | $6.34 | |
| 47 | 0123-570 | WASHER,FLAT .390X1.38X.134 | 1 | $5.92 | |
| 48 | 0604-246 | CAP,IDLER WHEEL-BLACK (DP 1500) | 1 | $3.16 |
