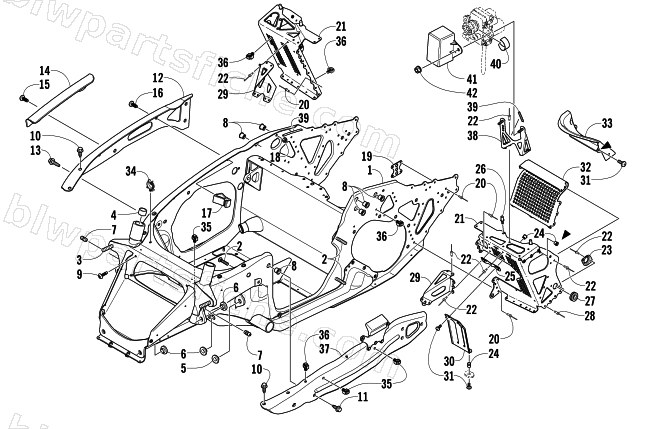

2008 Arctic Cat CROSSFIRE 1000 EFI SNO PRO LIMITED EDITION — FRONT FRAME AND FOOTREST ASSEMBLY
2008 CROSSFIRE 1000 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1707-229 | CHASSIS/TUNNEL-S/P ASSY-PTD BLK | 1 | $1,956.59 | |
| 1 | 1707-228 | CHASSIS-S/P ASSY-PTD BLK | 1 | $1,845.95 | |
| 2 | 1623-359 | BOLT,RIBBED CAR-5/16-18X1.75 | 1 | $2.06 | |
| 3 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 4 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 5 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 6 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 7 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 8 | 0623-581 | INSERT, A L SERIES AL57-518-150 5/16-18 | 1 | $3.16 | |
| 9 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 10 | 1623-480 | SCREW,CAP-HFH 1/4 20X.56 ZY (2353) DPT | 1 | $1.95 | |
| 11 | 1623-481 | SCREW,CAP-HFH 5/16 18X.875 ZY (204) DPT | 1 | $2.06 | |
| 12 | 3706-450 | BRACE,SIDE PLATE-RH-PTD BLK | 1 | $109.95 | |
| 13 | 1623-561 | SCREW,CAP-HFH 5/16-18X0.75 W/204 | 1 | $1.78 | |
| 14 | 4606-793 | PROTECTOR,MAIN HARNESS-FORMED | 1 | $65.95 | |
| 15 | 1623-353 | SCREW,SELF TAP-TSPNH 10-24 X 3/8 Z&Y | 1 | $1.64 | |
| 16 | 1623-204 | SCREW,PLASTITE-HWH 1/4-10X1.0 Z&Y | 1 | $1.23 | |
| 17 | 0608-449 | GUIDE,ROPE-WIDE | 1 | $7.95 | |
| 18 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 19 | 2706-580 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $15.11 | |
| 20 | 8061-706 | RIVET,BLIND-LF SS64 BLACK | 1 | $0.95 | |
| 21 | 4706-192 | FOOTREST,RH W/STUDS-PTD BLK | 1 | $85.95 | |
| 21 | 4706-193 | FOOTREST,LH W/STUDS-PTD BLK | 1 | $61.29 | |
| 22 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 23 | 3706-335 | PLATE,RETAINING-PTD BLK | 1 | $10.95 | |
| 24 | 1623-657 | INSERT,AT SERIES-ATS2-1024 | 1 | $3.57 | |
| 25 | 0607-835 | PLATE,MTG-CLUTCH GUARD/FOOTREST | 1 | $3.57 | |
| 26 | 1623-706 | STUD,CAPTIVE-ASS4 10/24-130-.500 | 1 | $3.44 | |
| 27 | 1623-529 | GROMMET,RUBBER-.50 IDX1.00 ODX.08 GRV | 1 | $3.85 | |
| 28 | 1623-264 | RIVET,CHERRY-CCPQ06-04 | 1 | $3.16 | |
| 29 | 3706-336 | GUSSET,FOOTREST- UPPER RH-PTD BLK | 1 | $50.95 | |
| 29 | 3706-692 | BRKT,SUPPORT- LH-PTD BLK | 1 | $23.39 | |
| 30 | 3706-673 | PANEL,CLOSE OUT-FOOTREST-ASSY | 1 | $53.95 | |
| 31 | 1623-498 | SCREW,MACH-TSTRH 10-24X.375 RIE W/204 | 1 | $0.95 | |
| 32 | 3706-690 | BRKT,SUPPORT-LOW RH-PTD BLK | 1 | $58.95 | |
| 32 | 3706-691 | BRKT,SUPPORT-LOW LH-PTD BLK | 1 | $58.95 | |
| 33 | 4606-434 | COVER,FOOTREST-RH-INJ MOLD | 1 | $20.95 | |
| 33 | 4606-435 | COVER,FOOTREST-LH-INJ MOLD | 1 | $20.95 | |
| 34 | 1623-171 | CLIP,SNAP | 1 | $2.88 | |
| 35 | 1623-717 | CLIP,ROUTING-LOCKING-.472 | 1 | $2.47 | |
| 36 | 1623-406 | CLIP,ROUTING-LOCKING-.350 | 1 | $2.47 | |
| 37 | 4706-151 | BRACE,SIDE PLATE-LH (1000 BLK)-ASSY | 1 | $143.95 | |
| 38 | 3706-613 | BRKT,MTG-SERVO MOTOR-ASSY | 1 | $32.95 | |
| 39 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 40 | 5606-208 | CLIP,SERVO MOTOR | 1 | $29.95 | |
| 42 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 |
