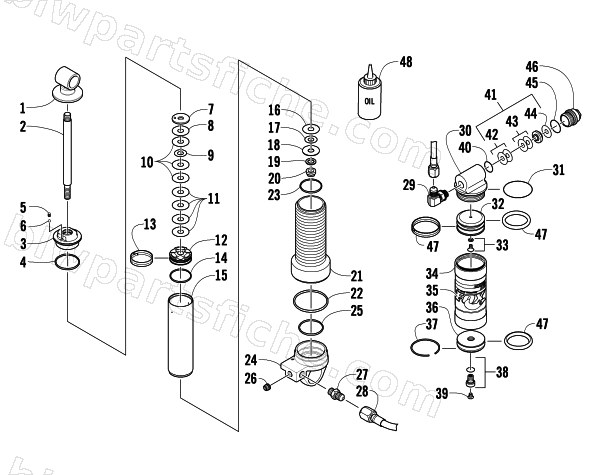

2008 Arctic Cat AC 600 SNO PRO — REAR SUSPENSION FRONT ARM SHOCK ABSORBER
2008 AC 600 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1704-732 | SHOCK,FRT ARM | 1 | $1,304.95 | |
| 0 | 3604-166 | KIT,REBUILD-FRONT SHOCK | 1 | $136.95 | |
| 0 | 3604-177 | KIT,REBUILD-RESERVOIR | 1 | $201.95 | |
| 1 | 0604-625 | EYELET, SHOCK-ASSY | 1 | $95.95 | |
| 2 | 2604-529 | SHAFT,.498 X 6.690 X 1.20 | 1 | $153.95 | |
| 3 | 2604-568 | BEARING,.498-FRT ARM ASSY | 1 | $184.95 | |
| 4 | 1604-420 | O-RING | 1 | $4.95 | |
| 5 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 6 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 7 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 8 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 9 | 0603-333 | VALVE, .800X.006(3/8ID) | 1 | $13.95 | |
| 10 | 0603-890 | VALVE, SHOCK 1.300 X.015(3/8ID) | 1 | $6.95 | |
| 11 | 0603-891 | VALVE, SHOCK 1.300 X.012 | 1 | $12.95 | |
| 12 | 2603-531 | PISTON,DAMPING-1.459 BORE-NO BLEED | 1 | $126.95 | |
| 13 | 0603-292 | STRAP,PISTON-(STEP)-TURCITE | 1 | $36.95 | |
| 14 | 2604-214 | O-RING-25MM ID X 1.5 MM CS | 1 | $4.95 | |
| 15 | 3604-422 | BODY,1.459 BORE-5.590 TLG | 1 | $169.95 | |
| 16 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 17 | 0603-878 | VALVE, SHOCK .700X.012(040-12-070) | 1 | $12.95 | |
| 18 | 3604-170 | PLATE,TOP-OUT-1.125OD X .378ID X .080 | 1 | $21.95 | |
| 19 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 20 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 21 | 3604-169 | BODY ASSEMBLY,OUTER SLEEVE-5.525 TLG | 1 | $612.95 | |
| 22 | 0604-809 | O-RING | 1 | $4.95 | |
| 23 | 0604-810 | O-RING | 1 | $4.95 | |
| 24 | 2604-909 | CAP,BODY-1.459 ASSY | 1 | $271.95 | |
| 25 | 0603-438 | O-RING -END CAP | 1 | $4.95 | |
| 26 | 2604-207 | PLUG,BRASS-1/8-27 | 1 | $22.95 | |
| 27 | 2604-944 | FITTING,ADAPTER-STRAIGHT HIGH FLOW | 1 | $60.95 | |
| 28 | 2604-967 | HOSE,STRAIGHT FEMALE/SWIVEL-18.5" | 1 | $168.95 | |
| 29 | 2604-943 | FITTING,ELBOW-90 DEG | 1 | $36.95 | |
| 30 | 2603-528 | HOUSING,1.834 BORE 7/16-20-DAMP ADJ ASSY | 1 | $255.95 | |
| 31 | 2603-504 | O-RING,.103 CS X 1.737 ID | 1 | $13.95 | |
| 32 | 2604-969 | PISTON,INTERNAL FLOATING-ASSY | 1 | $93.95 | |
| 33 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 34 | 2603-515 | RESERVOIR,1.834 BORE X 4.00 TLG | 1 | $164.95 | |
| 35 | 3604-160 | DECAL,RESERVOIR-06 ZERO X 6.25 X 2.15 | 1 | $27.95 | |
| 36 | 2603-525 | END CAP,RESERVOIR-ASSY 1.834 BORE | 1 | $76.95 | |
| 37 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 38 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 39 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 40 | 3604-164 | O-RING,.070 CS X .801 ID | 1 | $9.95 | |
| 41 | 3604-187 | DAMPING ADJUST ASSY,PISTON-CONCENTRIC AD | 1 | $265.95 | |
| 42 | 3604-165 | WASHER,BACKUP-.400OD X .252ID X .020THK | 1 | $13.95 | |
| 43 | 2603-501 | VALVE,SHOCK-.700 X.010(1/4ID) | 1 | $13.95 | |
| 44 | 0603-331 | VALVE, .700X.008(3/8ID) | 1 | $6.95 | |
| 45 | 2603-502 | O-RING,.070 CS X .989 ID | 1 | $6.95 | |
| 46 | 2603-527 | CARTRIDGE,SINGLE ADJ-DAMP ADJ ASSY | 1 | $112.95 | |
| 48 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 |
