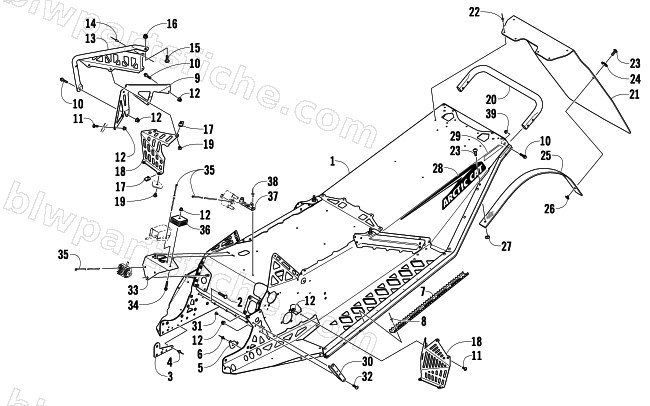

2008 Arctic Cat AC 600 SNO PRO — CHASSIS, REAR BUMPER, AND SNOWFLAP ASSEMBLY
2008 AC 600 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1707-258 | CHASSIS,ASSY-PTD BLK | 1 | $2,590.95 | |
| 2 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 3 | 5606-628 | BRACE,SUPPORT-INNER-Z&Y | 1 | $33.95 | |
| 4 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 5 | 5606-672 | PLATE,BACKING-PTO MTG-Z&Y | 1 | $13.73 | |
| 6 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 7 | 4706-307 | PLATE,GRIP-PTD GRN | 1 | $51.95 | |
| 8 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 9 | 4706-308 | GUSSET,TOE STOP-RH PTD BLK | 1 | $84.95 | |
| 9 | 4706-309 | GUSSET,TOE STOP-LH PTD BLK | 1 | $84.95 | |
| 10 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 11 | 8476-616 | SCREW,MACH-TSTRH M6X1.0X16 Z&Y | 1 | $0.40 | |
| 12 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 13 | 4706-204 | HOOK,TOE-RH PTD GRN | 1 | $63.95 | |
| 13 | 4706-205 | HOOK,TOE-LH PTD GRN | 1 | $63.95 | |
| 14 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 15 | 8476-820 | SCREW,MACH-TSTRH M8X1.25X20 Z&Y | 1 | $0.95 | |
| 16 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 17 | 0423-577 | CLIP,U-NUT M6 | 1 | $0.40 | |
| 18 | 4706-310 | SHIELD,TOE-RH-PTD BLK | 1 | $77.95 | |
| 18 | 4706-311 | SHIELD,TOE-LH-PTD BLK | 1 | $63.95 | |
| 19 | 8476-612 | SCREW,MACH-TSTRH M6X1.0X12 Z&Y | 1 | $0.95 | |
| 20 | 4706-158 | BUMPER,REAR-PTD BLK | 1 | $47.95 | |
| 21 | 5606-245 | SNOWFLAP | 1 | $79.95 | |
| 22 | 8061-708 | RIVET, BLIND-LF SS66 BLACK | 1 | $0.95 | |
| 23 | 8017-607 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 BLK Z | 1 | $3.16 | |
| 24 | 1623-242 | WASHER,BACKING-7MM IDX11/8OD-BLK | 1 | $2.47 | |
| 25 | 3604-157 | STRAP,SNOWFLAP RESTRAINT | 1 | $20.63 | |
| 26 | 1623-608 | NUT,PROPELLAR-1/4-20 X .300"BARREL | 1 | $2.06 | |
| 27 | 1623-607 | NUT,PROPELLAR-1/4-20 X .187"BARREL | 1 | $1.95 | |
| 28 | 8611-548 | DECAL,TUNNEL-"ARCTIC CAT"-RH | 1 | $50.95 | |
| 28 | 8611-549 | DECAL,TUNNEL-"ARCTIC CAT"-LH | 1 | $50.95 | |
| 29 | 0411-647 | DECAL,REFLECTOR-RED | 1 | $4.95 | |
| 30 | 0608-585 | BRKT,SNUBBER-CHASSIS-MACH | 1 | $23.39 | |
| 31 | 1623-463 | SCREW,PT THREAD FORMING-K60-2.69X12mm | 1 | $1.78 | |
| 32 | 8476-620 | SCREW,MACH-TSTRH M6X1.0X20 Z&Y | 1 | $0.40 | |
| 33 | 5606-381 | PANEL,ELECTRICAL | 1 | $36.95 | |
| 34 | 8408-635 | SCREW,CAP-HFH M6X1.0X35 CL8.8 Z&Y | 1 | $0.68 | |
| 35 | 0123-903 | TIE,CABLE 11.50 | 1 | $0.54 | |
| 36 | 0630-181 | REGULATOR,VOLTAGE-FW 2 WIRE SQ | 1 | $117.95 | |
| 37 | 5606-536 | BRKT,MTG-COIL | 1 | $24.77 | |
| 38 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 39 | 8424-602 | NUT,HEX-FLG M6X1.0 CL8 Z&Y | 1 | $0.26 |
