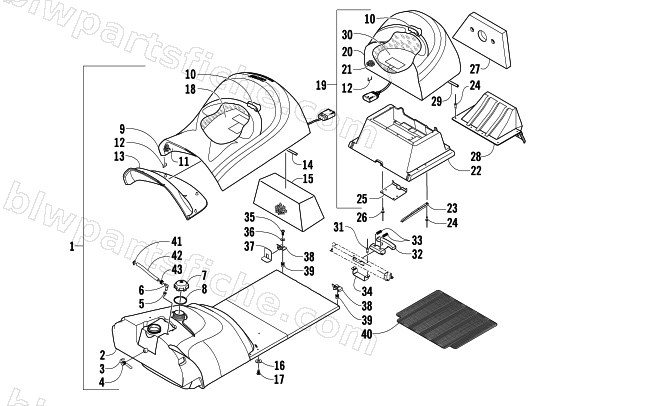

2007 Arctic Cat T660 TURBO TOURING LE — GAS TANK AND SEAT ASSEMBLY
2007 T660 TURBO TOURING LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2718-039 | SEAT-S/P ASSY | 1 | $868.95 | |
| 2 | 0770-589 | TANK,GAS/SEATBASE '02 4-STROKE TOUR | 1 | $404.95 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 5 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 6 | 1670-494 | ELBOW, 90 DEG-FUEL TANK | 1 | $3.99 | |
| 7 | 0670-341 | CAP,OIL TANK-W/SEAL | 1 | $16.49 | |
| 9 | 3706-401 | COVER, SEAT-FRT-07 T660 LE | 1 | $333.95 | |
| 11 | 3706-311 | FOAM, SEAT-FRONT | 1 | $187.95 | |
| 12 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 13 | 1606-612 | INSERT, SEAT FOAM-LG | 1 | $31.95 | |
| 14 | 2606-943 | WIRE, SEAT (11.4)-BENT | 1 | $1.95 | |
| 15 | 4606-232 | INSERT, SEAT FOAM-T660 | 1 | $30.95 | |
| 16 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 17 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 18 | 0609-776 | PAD, SEAT HEATER-DRIVER-06 T660 PROD | 1 | $183.95 | |
| 19 | 7999-375 | SEAT, PASS-MFG ASSY-T660 TOUR LE | 1 | $593.95 | |
| 20 | 3706-436 | COVER, SEAT-PASS-MFG ASSY-07 T660 LE | 1 | $203.95 | |
| 21 | 3706-312 | FOAM, SEAT-PASSENGER | 1 | $106.95 | |
| 22 | 2606-066 | SEATBASE, REAR-MACH | 1 | $86.95 | |
| 23 | 2706-166 | BRKT,HOLD DOWN-SEAT-FRT-RH-PTD BLK | 1 | $18.95 | |
| 23 | 2706-167 | BRKT,HOLD DOWN-SEAT-FRT-LH-PTD BLK | 1 | $16.95 | |
| 24 | 0623-853 | RIVET, BLIND-.162 DIA X .040/.275 GRIP | 1 | $1.09 | |
| 25 | 2606-161 | PLATE, STRIKE | 1 | $82.95 | |
| 26 | 0623-778 | RIVET, BULBEX-BF01-0625 | 1 | $1.09 | |
| 27 | 0617-098 | FOAM, SEATBASE-TAIL LIGHT | 1 | $6.95 | |
| 28 | 1606-191 | EXTENSION,TOOLBOX | 1 | $104.95 | |
| 29 | 2606-942 | WIRE, SEAT (8.0)-BENT | 1 | $2.47 | |
| 30 | 0609-777 | PAD, SEAT HEATER-PASS-06 T660 PROD | 1 | $154.95 | |
| 31 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 32 | 2606-159 | HANDLE, BACKREST-LATCH | 1 | $5.65 | |
| 33 | 2606-154 | SPRING, COMPRESSION | 1 | $50.95 | |
| 34 | 2706-130 | BRKT,RETAINER-LATCH-PTD BLK | 1 | $17.95 | |
| 35 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 36 | 8050-222 | WASHER,FLAT- 1/4 X .734 X .063 Z&Y | 1 | $0.68 | |
| 37 | 2606-268 | GUARD, SEAT-RH | 1 | $5.65 | |
| 37 | 2606-269 | GUARD, SEAT-LH | 1 | $5.95 | |
| 38 | 2706-134 | BRKT, HOLDDOWN-RECEIVER-RH-PTD BLK | 1 | $17.95 | |
| 38 | 2706-135 | BRKT, HOLDDOWN-RECEIVER-LH-PTD BLK | 1 | $18.95 | |
| 39 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 | |
| 40 | 2606-180 | PAD, RUBBER-RIBBED | 1 | $65.95 | |
| 41 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 42 | 6101-001 | HOSE,.235 ID X .370 OD (100') | 1 | $892.95 | |
| 42 | 6101-009 | HOSE,.235 ID X .370 OD (50') | 1 | $469.95 | |
| 43 | 1623-042 | CLAMP, 10 MM | 1 | $1.09 |
