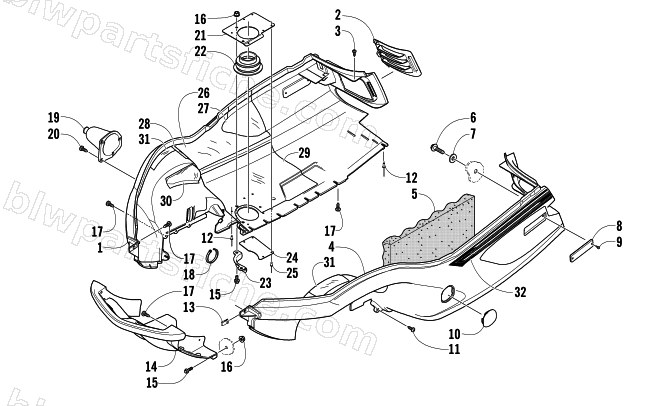

2007 Arctic Cat T660 TURBO TOURING LE — BELLY PAN AND FRONT BUMPER ASSEMBLY
2007 T660 TURBO TOURING LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3706-398 | BELLY PAN, RH-ROUTED-T660 | 1 | $184.95 | |
| 2 | 3606-532 | LOUVER, AIR INTAKE-RH-GUN METAL SILVER | 1 | $24.95 | |
| 2 | 3606-533 | LOUVER, AIR INTAKE-LH-GUN METAL SILVER | 1 | $24.95 | |
| 3 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 4 | 3706-399 | BELLY PAN, LH-ROUTED-T660 | 1 | $178.95 | |
| 5 | 0617-315 | FOAM,BELLYPAN LH | 1 | $33.95 | |
| 6 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 7 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 8 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 9 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 10 | 3606-630 | PANEL, CLUTCH ACCESS-GUN METAL SILVER | 1 | $20.95 | |
| 11 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 12 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 13 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 14 | 3706-151 | BUMPER, FRONT-ROUTED-GUN SILVER | 1 | $106.95 | |
| 15 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 16 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 17 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 18 | 0123-788 | TIE,CABLE-8.5/7.5/7.4 | 1 | $0.12 | |
| 19 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 19 | 0605-333 | BOOT,STEERING-DRAG LINK-LH | 1 | $28.95 | |
| 20 | 1623-429 | SCREW, SELF TAP - #12X1.00 TYPE AB-Z&Y | 1 | $0.95 | |
| 21 | 1712-047 | RING,EXH OUTLET-UPPER-PTD BLK | 1 | $13.95 | |
| 22 | 1612-870 | SEAL, EXH,OUTLET | 1 | $17.95 | |
| 23 | 0712-879 | DEFLECTOR,EXHAUST-OUTLET-PTD BLK | 1 | $13.95 | |
| 24 | 1712-049 | DEFLECTOR,EXHAUST-PTD BLK | 1 | $12.35 | |
| 25 | 8060-510 | RIVET,BLIND-DH SS58 BLK | 1 | $0.68 | |
| 26 | 3606-451 | FOIL, PROTECTIVE-UPPER | 1 | $13.73 | |
| 27 | 2606-375 | FOIL, PROTECTIVE,UPPER REAR | 1 | $15.11 | |
| 28 | 2606-376 | FOIL, PROTECTIVE,UPPER FRONT | 1 | $27.95 | |
| 29 | 3606-450 | FOIL, PROTECTIVE-LOWER | 1 | $18.95 | |
| 30 | 2606-387 | FOIL,PROTECTIVE-LWR FRONT | 1 | $29.95 | |
| 31 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 31 | 0706-548 | FOIL,3 X 12(0619-728) | 1 | $6.06 | |
| 32 | 7611-542 | DECAL, BELLYPAN-RH-07 T660 LE | 1 | $53.95 | |
| 32 | 7611-543 | DECAL, BELLYPAN-LH-07 T660 LE | 1 | $53.95 |
