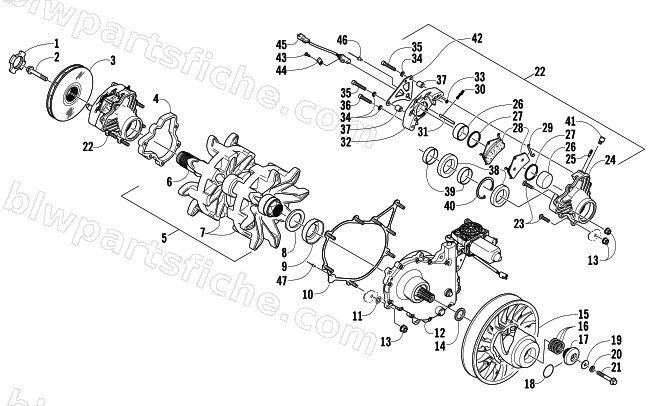

2007 Arctic Cat M6 EFI 141 — DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES
2007 M6 EFI 141
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1602-957 | NUT,RETAINING-SHAFT | 1 | $12.35 | |
| 2 | 1623-461 | SCREW,CAP-HFH-7/16-14X1 3/4 GR8 W/2353 | 1 | $20.63 | |
| 3 | 1602-656 | BRAKE,DISC-ACT DRIVE | 1 | $267.95 | |
| 4 | 1602-497 | SPACER,BRAKE CALIPER-ACT DRIVE | 1 | $27.95 | |
| 5 | 0728-170 | TRACK,DRIVE-8T 45MM HEX (EXV)-ASSY | 1 | $501.95 | |
| 6 | 0702-880 | SHAFT,DRIVE W/RETAINER-ASSY | 1 | $409.95 | |
| 7 | 1602-592 | SPROCKET,8T-3"PITCH-EXVOLUTE(ACT DRIVE) | 1 | $153.95 | |
| 8 | 2602-068 | SPACER,SEAL-SLINGER-0.400" | 1 | $15.11 | |
| 9 | 1602-984 | SEAL,SLINGER-TRACK SHAFT | 1 | $13.73 | |
| 10 | 0702-882 | PLATE,MTG-GEARCASE-REV-ACT-PTD BLK | 1 | $102.95 | |
| 11 | 1623-355 | RETAINER,PUSHNUT-5/16" | 1 | $2.47 | |
| 12 | 0702-955 | GEARCASE,REV-ACT-57T/63T 5P-M ASSY | 1 | $2,845.95 | |
| 13 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 14 | 0648-442 | WASHER,FLAT-1.188 X 1.730 X .030 | 1 | $10.97 | |
| 14 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 15 | 0726-274 | CLUTCH,DRIVEN-10.4 (36 ORANGE) | 1 | $735.95 | |
| 16 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 16 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 16 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 17 | 1702-114 | KIT,ADJUSTER-SHEAVE W/WASHER | 1 | $32.95 | |
| 18 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 19 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 20 | 8051-272 | WASHER,SPR LOCK-3/8 .377X.680X.094 Z&Y | 1 | $0.12 | |
| 21 | 1623-572 | SCREW,CAP-HFH 3/8-16X4.50 GR8-VENTED | 1 | $33.95 | |
| 22 | 1702-018 | CALIPER,BRAKE-METRIC-S/P ASSY | 1 | $746.95 | |
| 23 | 1623-360 | BOLT,RIBBED-TRH 5/16-18X1 1/8 | 1 | $6.89 | |
| 25 | 1602-458 | FITTING,BLEED SCREW INSERT-1/4-28 | 1 | $4.26 | |
| 26 | 1602-461 | PISTON,STAINLESS-1.93X.79 | 1 | $86.95 | |
| 27 | 1602-669 | O-RING,SQUARE-PISTON | 1 | $20.63 | |
| 28 | 0702-563 | KIT,BRAKE PAD | 1 | $117.95 | |
| 29 | 1602-466 | CLIP, ANTI-RATTLE | 1 | $9.59 | |
| 30 | 1602-467 | CLIP,RETAINING-HAIRPIN | 1 | $6.06 | |
| 31 | 1602-464 | PIN,PAD RETAINER | 1 | $6.06 | |
| 33 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 34 | 0402-165 | WASHER-HYD BRAKE | 1 | $3.02 | |
| 35 | 1602-671 | BOLT,SHCS 5/16-18 UNC-2A 2.00 LG | 1 | $5.09 | |
| 36 | 1602-670 | BOLT,SHCS 5/16-18 UNC-2A 3.00 LG | 1 | $3.16 | |
| 37 | 1602-515 | SPACER,SPEEDO BRKT | 1 | $3.85 | |
| 38 | 2602-131 | BEARING,45MM X 68MM X 12MM | 1 | $57.95 | |
| 39 | 1602-463 | SLEEVE,SHAFT | 1 | $32.95 | |
| 40 | 1602-456 | RING,RETAINING-2.98 | 1 | $27.95 | |
| 41 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 42 | 4606-309 | PLATE,MOUNTING-SPEED SENSOR | 1 | $37.95 | |
| 43 | 8468-616 | SCREW,MACH-TSPNH M6X1.0X16 CL8.8 BLK | 1 | $0.68 | |
| 44 | 1623-676 | CLAMP,SPEED SENSOR | 1 | $1.50 | |
| 45 | 0630-207 | SENSOR,SPEED-HALL-ACT-R | 1 | $77.95 | |
| 46 | 8060-602 | RIVET,BLIND-DH AD62AB5 PL | 1 | $0.68 | |
| 47 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 |
