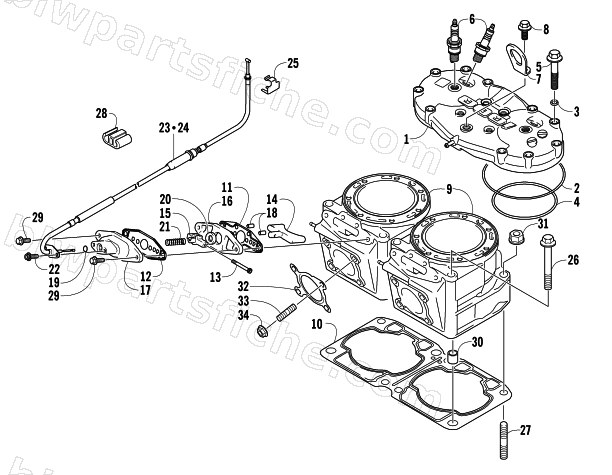

2007 Arctic Cat M1000 EFI 153 SNO PRO — CYLINDER AND HEAD ASSEMBLY
2007 M1000 EFI 153 SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3007-239 | HEAD,CYLINDER-1000 | 1 | $644.95 | |
| 2 | 3007-240 | ORING (D:1.8,ID:132) | 1 | $27.95 | |
| 3 | 3003-227 | O-RING, CYL HD BLT | 1 | $3.85 | |
| 4 | 3007-241 | O RING (D:2.4,ID:103.5) | 1 | $29.95 | |
| 5 | 3006-538 | BOLT,CYL HEAD | 1 | $5.65 | |
| 6 | 0217-709 | SPARK PLUG, BR9EYA | 1 | $5.09 | |
| 7 | 3008-619 | HOOK,ENGINE | 1 | $17.79 | |
| 8 | 3007-551 | BOLT | 1 | $3.95 | |
| 9 | 3007-243 | CYLINDER, 1000 | 1 | $1,609.95 | |
| 10 | 3007-242 | GASKET,CYLINDER | 1 | $38.95 | |
| 11 | 3007-705 | GASKET,EXHAUST VALVE CASE | 1 | $13.73 | |
| 12 | 3006-436 | GASKET,EXHAUST VALVE COVER | 1 | $5.51 | |
| 13 | 3005-983 | PIN, EXHAUST VALVE 02 500 L/C | 1 | $19.25 | |
| 14 | 3007-245 | VALVE,EXHAUST | 1 | $320.95 | |
| 15 | 3005-860 | STOPPER, EXHAUST VALVE | 1 | $65.95 | |
| 16 | 3006-495 | PLATE,EXHAUST VALVE | 1 | $58.95 | |
| 17 | 3006-425 | COVER,EXHAUST VALVE | 1 | $84.95 | |
| 18 | 3006-321 | PIN,5X10 '02 440 SNO PRO | 1 | $10.95 | |
| 19 | 3005-226 | O RING, WATER DRAIN | 1 | $5.09 | |
| 20 | 3006-322 | SEAL,OIL,12X21X7 '02 440 SNO PRO | 1 | $49.95 | |
| 21 | 3007-246 | SPRING | 1 | $6.47 | |
| 22 | 3007-433 | BOLT | 1 | $3.16 | |
| 23 | 3007-247 | CABLE,EXHAUST (RECOIL SIDE) | 1 | $108.95 | |
| 24 | 3007-248 | CABLE,EXHAUST (CLUTCH SIDE) | 1 | $108.95 | |
| 25 | 3005-747 | HOLDER, EXHAUST VALVE CABLE | 1 | $15.11 | |
| 26 | 3007-249 | BOLT (10X145) | 1 | $12.35 | |
| 27 | 3007-250 | STUD BOLT | 1 | $17.87 | |
| 28 | 3005-808 | CLAMP | 1 | $6.95 | |
| 29 | 3007-434 | BOLT | 1 | $3.16 | |
| 30 | 3004-975 | PIN, CYLINDER KNOCK(ALIGMENT) | 1 | $2.61 | |
| 31 | 3007-391 | NUT,INTER COOLER BRKT | 1 | $3.16 | |
| 32 | 3007-286 | GASKET,EXHAUST | 1 | $15.11 | |
| 33 | 3007-415 | STUD BOLT | 1 | $4.95 | |
| 34 | 3007-390 | NUT,INTER COOLER | 1 | $3.16 |
