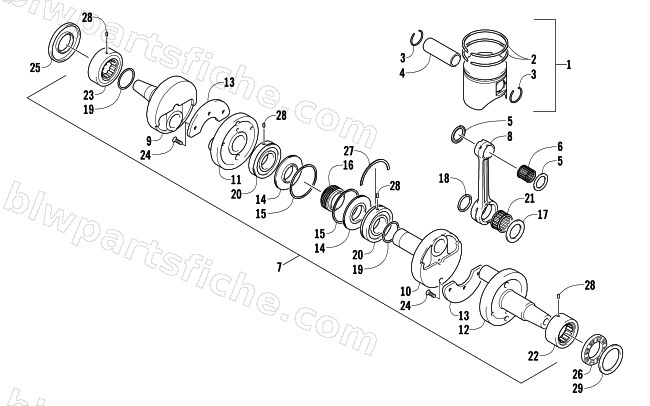

2007 Arctic Cat F8 EFI SNO PRO LIMITED EDITION — PISTON AND CRANKSHAFT
2007 F8 EFI SNO PRO LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 3007-528 | PISTON SET 07-09 800 EFI | 1 | $267.95 | |
| 2 | 3006-394 | RING SET,PISTON 860 L/C | 1 | $114.95 | |
| 3 | 3005-304 | CIRCLIP,M22 | 1 | $3.30 | |
| 4 | 3006-501 | PIN,PISTON | 1 | $33.95 | |
| 5 | 3008-500 | WASHER,22MM | 1 | $5.92 | |
| 6 | 3008-503 | R/B 0932-011 | 1 | $39.95 | |
| 7 | 3007-529 | CRANKSHAFT ASSY. | 1 | $2,995.95 | |
| 8 | 3007-530 | CONNROD | 1 | $251.95 | |
| 9 | 3007-531 | CRANKSHAFT,RH | 1 | $539.95 | |
| 10 | 3007-437 | CRANKSHAFT,M | 1 | $561.95 | |
| 11 | 3007-438 | WHEEL,CRANKSHAFT | 1 | $479.95 | |
| 12 | 3006-506 | CRANKSHAFT,L | 1 | $557.95 | |
| 13 | 3006-719 | BALANCER,CRANKSHAFT | 1 | $54.95 | |
| 14 | 3006-508 | RACE,MIDDLE CRANK SEAL | 1 | $78.95 | |
| 15 | 3005-508 | RING,MIDDLE CRANK SEAL | 1 | $34.95 | |
| 16 | 3006-519 | GEAR,OIL PUMP DRIVE | 1 | $208.95 | |
| 17 | 3004-147 | WASHER, M30X42X3 | 1 | $17.87 | |
| 18 | 3006-489 | SHIM,30X38X1 | 1 | $10.97 | |
| 19 | 3008-495 | WASHER,40MM | 1 | $4.68 | |
| 20 | 3008-421 | BEARING,BALL,M35 | 1 | $125.95 | |
| 21 | 3007-532 | BEARING,CRANK PIN | 1 | $180.95 | |
| 22 | 3007-439 | BEARING-LH | 1 | $303.95 | |
| 23 | 3006-551 | BEARING,RH | 1 | $277.95 | |
| 24 | 3007-440 | SCREW | 1 | $2.06 | |
| 25 | 3007-533 | SEAL,OIL-R (35X75X7) | 1 | $100.95 | |
| 26 | 3003-759 | R/B 0930-051 | 1 | $54.95 | |
| 27 | 3003-359 | C-RING,CRANKSHAFT,M75 | 1 | $20.63 | |
| 28 | 3003-658 | PIN,ALIGNMENT | 1 | $3.16 | |
| 29 | 3006-552 | SPACER,OIL SEAL | 1 | $13.73 |
