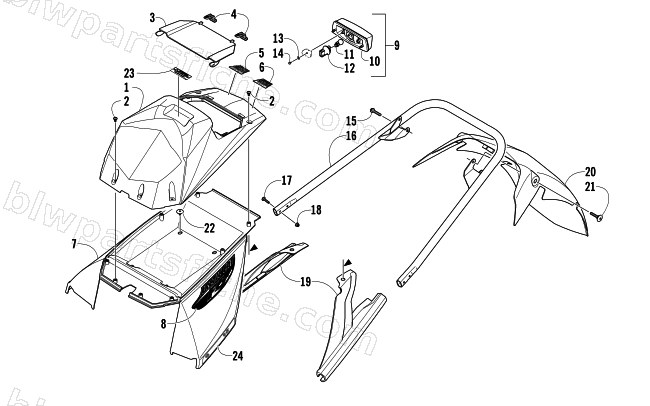

2007 Arctic Cat F6 EFI — REAR BUMPER, STORAGE BOX, AND TAILLIGHT ASSEMBLY
2007 F6 EFI
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 4606-578 | BOX,STORAGE-REAR-MOLD BLK | 1 | $97.95 | |
| 1 | 4606-581 | BOX,STORAGE-REAR-MOLD GRN | 1 | $106.95 | |
| 1 | 4606-580 | BOX,STORAGE-REAR-MOLD ORN | 1 | $259.95 | |
| 2 | 1623-661 | SCREW,PT THD-TSTRH K60-2.69X16MM RIE BLK | 1 | $2.33 | |
| 3 | 4606-732 | LID,STORAGE BOX-MOLD BLK | 1 | $24.95 | |
| 3 | 4606-735 | LID,STORAGE BOX-MOLD GRN | 1 | $24.95 | |
| 3 | 4606-734 | LID,STORAGE BOX-MOLD ORN | 1 | $24.95 | |
| 4 | 4606-926 | STRAP,HOLDDOWN-STORAGE BOX LID | 1 | $4.68 | |
| 5 | 7611-432 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $15.11 | |
| 6 | 7611-433 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $15.11 | |
| 7 | 4706-162 | FENDER,REAR-ROUTED BLK | 1 | $200.95 | |
| 8 | 7611-634 | DECAL,REAR FENDER-BLK RH "AC F6" | 1 | $31.95 | |
| 8 | 7611-635 | DECAL,REAR FENDER-BLK LH "AC F6" | 1 | $31.95 | |
| 8 | 7611-604 | DECAL,REAR FENDER-GRN RH "AC F6" | 1 | $32.95 | |
| 8 | 7611-605 | DECAL,REAR FENDER-GRN LH "AC F6" | 1 | $32.95 | |
| 8 | 7611-664 | DECAL,REAR FENDER-ORN RH AC F6 | 1 | $32.95 | |
| 8 | 7611-665 | DECAL,REAR FENDER-ORN LH AC F6 | 1 | $32.95 | |
| 9 | 0509-022 | TAILLIGHT,ASSY | 1 | $82.95 | |
| 10 | 0509-025 | HOUSING,TAILLIGHT-ASSY | 1 | $66.95 | |
| 11 | 0409-056 | BULB,TAIL LIGHT-3157 | 1 | $19.25 | |
| 12 | 0409-057 | SOCKET,TAIL LIGHT | 1 | $15.11 | |
| 13 | 8050-127 | WASHER,FLAT- #8 X .375 X .049 Z&Y | 1 | $1.37 | |
| 14 | 0623-257 | SCREW,SELF TAP-HWH #8X1/2 TYPE A | 1 | $1.09 | |
| 15 | 1623-428 | SCREW,CAP-HFH M8 X 1.25 X 40 TRILOBE Z&Y | 1 | $4.95 | |
| 16 | 1707-103 | BUMPER,REAR-128" WELD'T | 1 | $128.95 | |
| 17 | 8476-630 | SCREW,MACH-TSTRH M6X1.0X30 Z&Y | 1 | $1.09 | |
| 18 | 8427-602 | NUT,HEX FLG-NYL LOCK M6X1.0 CL8 Z&Y | 1 | $0.12 | |
| 19 | 4606-728 | PANEL,FILLER-SNOW FLAP-RH | 1 | $32.95 | |
| 19 | 4606-729 | PANEL,FILLER-SNOW FLAP-LH | 1 | $32.95 | |
| 20 | 3706-920 | FLAP,SNOW-ROUTED | 1 | $200.95 | |
| 21 | 1623-532 | SCREW,SELF TAPPING-M8X45 TRILOBE Z&Y | 1 | $7.95 | |
| 22 | 0423-101 | SCREW,BODY-6MM | 1 | $2.06 | |
| 24 | 8611-182 | DECAL,REFLECTOR-RED-RH | 1 | $26.95 | |
| 24 | 8611-183 | DECAL,REFLECTOR-RED-LH | 1 | $26.95 |
