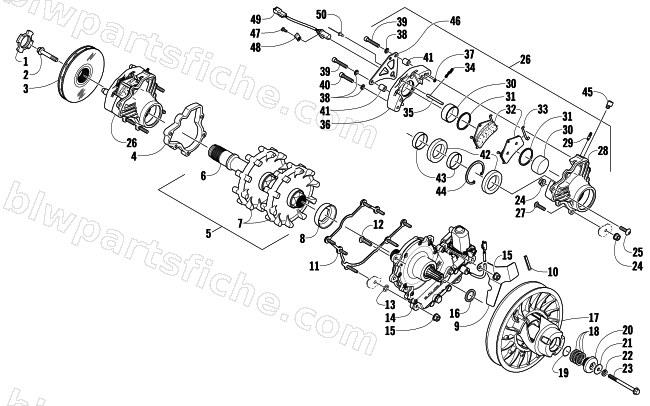

2007 Arctic Cat F5 EFI LXR — DRIVE TRAIN SHAFT AND BRAKE ASSEMBLIES
2007 F5 EFI LXR
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1602-957 | NUT,RETAINING-SHAFT | 1 | $12.35 | |
| 2 | 1623-461 | SCREW,CAP-HFH-7/16-14X1 3/4 GR8 W/2353 | 1 | $20.63 | |
| 3 | 1602-656 | BRAKE,DISC-ACT DRIVE | 1 | $267.95 | |
| 4 | 1602-480 | SPACER, BRAKE | 1 | $53.95 | |
| 5 | 0728-181 | TRACK DRIVE,ASSY-(ACT) | 1 | $457.95 | |
| 6 | 0702-880 | SHAFT,DRIVE W/RETAINER-ASSY | 1 | $409.95 | |
| 7 | 1602-783 | SPROCKET,DRIVE-10T-45MM HEX | 1 | $66.95 | |
| 8 | 1602-984 | SEAL,SLINGER-TRACK SHAFT | 1 | $13.73 | |
| 9 | 4606-939 | SHIELD, ACTUATOR | 1 | $20.63 | |
| 10 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 11 | 1702-060 | PLATE,MTG-REVERSE ACT DRIVE-PTD BLK | 1 | $54.95 | |
| 12 | 8476-830 | SCREW,MACH-TSTRH M8X1.25X30 Z&Y | 1 | $9.59 | |
| 13 | 1623-355 | RETAINER,PUSHNUT-5/16" | 1 | $2.47 | |
| 14 | 0702-945 | GEARCASE,ACT REV-54T/66T 5P-ASSY | 1 | $2,646.95 | |
| 15 | 8427-802 | NUT,HEX FLG-NYL LOCK M8X1.25 CL8 Z&Y | 1 | $0.54 | |
| 16 | 0648-442 | WASHER,FLAT-1.188 X 1.730 X .030 | 1 | $10.97 | |
| 16 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 17 | 0726-268 | CLUTCH,DRIVEN-10.4(42/36 GRN) | 1 | $773.95 | |
| 18 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 18 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 18 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 19 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 20 | 1702-114 | KIT,ADJUSTER-SHEAVE W/WASHER | 1 | $32.95 | |
| 21 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 22 | 8051-272 | WASHER,SPR LOCK-3/8 .377X.680X.094 Z&Y | 1 | $0.12 | |
| 23 | 1623-572 | SCREW,CAP-HFH 3/8-16X4.50 GR8-VENTED | 1 | $33.95 | |
| 24 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 25 | 8017-676 | SCREW,MACH-TSTRH 5/16-18 X 1.75 GR2 Z&Y | 1 | $1.95 | |
| 26 | 1602-979 | CALIPER,BRAKE-W/BOLTS ASSY | 1 | $805.95 | |
| 27 | 1623-359 | BOLT,RIBBED CAR-5/16-18X1.75 | 1 | $2.06 | |
| 29 | 1602-458 | FITTING,BLEED SCREW INSERT-1/4-28 | 1 | $4.26 | |
| 30 | 1602-461 | PISTON,STAINLESS-1.93X.79 | 1 | $86.95 | |
| 31 | 1602-669 | O-RING,SQUARE-PISTON | 1 | $20.63 | |
| 32 | 0702-563 | KIT,BRAKE PAD | 1 | $117.95 | |
| 33 | 1602-466 | CLIP, ANTI-RATTLE | 1 | $9.59 | |
| 34 | 1602-467 | CLIP,RETAINING-HAIRPIN | 1 | $6.06 | |
| 35 | 1602-464 | PIN,PAD RETAINER | 1 | $6.06 | |
| 37 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 38 | 0402-165 | WASHER-HYD BRAKE | 1 | $3.02 | |
| 39 | 1602-671 | BOLT,SHCS 5/16-18 UNC-2A 2.00 LG | 1 | $5.09 | |
| 40 | 1602-670 | BOLT,SHCS 5/16-18 UNC-2A 3.00 LG | 1 | $3.16 | |
| 41 | 1602-515 | SPACER,SPEEDO BRKT | 1 | $3.85 | |
| 42 | 2602-131 | BEARING,45MM X 68MM X 12MM | 1 | $57.95 | |
| 43 | 1602-463 | SLEEVE,SHAFT | 1 | $32.95 | |
| 44 | 1602-456 | RING,RETAINING-2.98 | 1 | $27.95 | |
| 45 | 1602-978 | FITTING,INLET-90 DEG 3/8-24 | 1 | $22.01 | |
| 46 | 4606-309 | PLATE,MOUNTING-SPEED SENSOR | 1 | $37.95 | |
| 47 | 1623-641 | SCREW,MACH-TSPNH M6X1.0X16 BLK W/2353 | 1 | $2.95 | |
| 48 | 1623-676 | CLAMP,SPEED SENSOR | 1 | $1.50 | |
| 49 | 0630-207 | SENSOR,SPEED-HALL-ACT-R | 1 | $77.95 | |
| 50 | 8060-602 | RIVET,BLIND-DH AD62AB5 PL | 1 | $0.68 |
