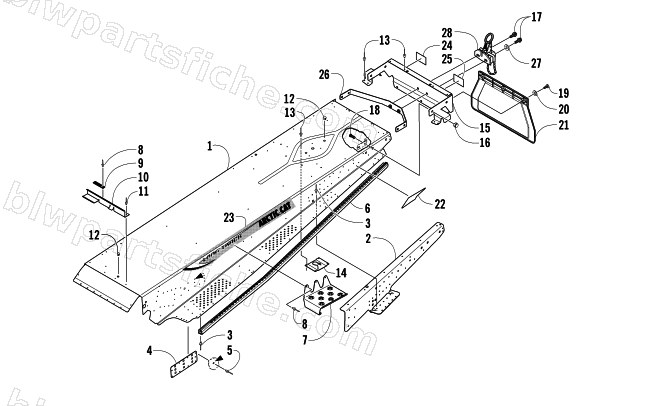

2007 Arctic Cat BEARCAT 570 LONG TRACK — TUNNEL, REAR BUMPER, AND HITCH ASSEMBLY
2007 BEARCAT 570 LONG TRACK
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2718-069 | TUNNEL-S/P ASSY | 1 | $1,409.95 | |
| 2 | 3706-440 | BRKT, SUSPENSION - RH PTD BLK | 1 | $95.95 | |
| 2 | 3706-441 | BRKT, SUSPENSION - LH PTD BLK | 1 | $95.95 | |
| 3 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 3 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 4 | 2706-111 | PLATE,BODY-REINFORCEMENT-PTD BLK | 1 | $14.95 | |
| 5 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 6 | 3606-166 | ROLL, TUNNEL-FORMED-RH | 1 | $81.95 | |
| 6 | 3606-167 | ROLL, TUNNEL-FORMED-LH | 1 | $70.95 | |
| 7 | 4606-006 | FOOTREST-RH | 1 | $102.95 | |
| 7 | 4606-007 | FOOTREST-LH | 1 | $223.95 | |
| 8 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 9 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 10 | 0707-704 | BRKT, MAIN HARNESS PROTECTOR-PTD BLK | 1 | $17.95 | |
| 11 | 0623-166 | RIVET,CHERRY-5/32 X 3/16 | 1 | $0.95 | |
| 12 | 0623-562 | PLUG,HOLE-3/8 DIA-BLK | 1 | $1.37 | |
| 13 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 15 | 3706-204 | BUMPER, REAR-PTD BLK | 1 | $170.95 | |
| 16 | 0623-426 | NUT,NY-LOCK 3/8-16-NYL CAP BLACK | 1 | $1.64 | |
| 17 | 1623-248 | SCREW,CAP-HFH 3/8-16X1.125 W/2353 | 1 | $4.40 | |
| 18 | 8020-220 | SCREW,CAP-HFH 3/8-16 X 0.750 Z&Y | 1 | $1.09 | |
| 19 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 20 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 21 | 0616-613 | SNOWFLAP,REV- | 1 | $68.95 | |
| 22 | 6611-688 | DECAL, REFLECTOR-RH | 1 | $15.11 | |
| 22 | 6611-689 | DECAL, REFLECTOR-LH | 1 | $15.11 | |
| 23 | 7611-390 | DECAL, TUNNEL-RH-07 BCLT | 1 | $33.95 | |
| 23 | 7611-391 | DECAL, TUNNEL-LH-07 BCLT | 1 | $33.95 | |
| 24 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 25 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 26 | 3706-437 | SUPPORT, BUMPER-PTD BLK | 1 | $56.95 | |
| 27 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 28 | 4606-156 | HITCH, PINTLE | 1 | $84.95 |
