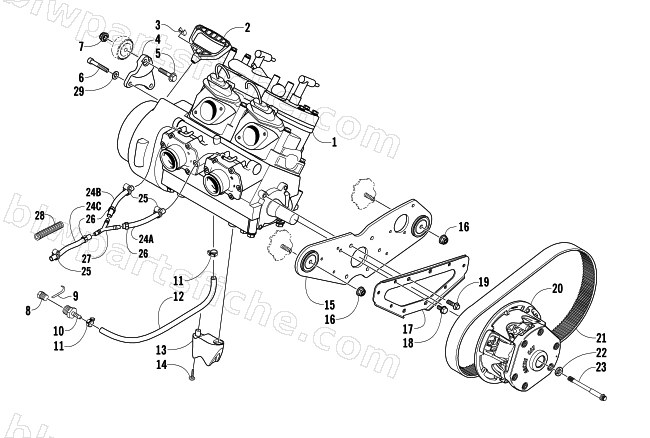

2007 Arctic Cat AC 600 MODIFIED SNO PRO — ENGINE AND RELATED PARTS
2007 AC 600 MODIFIED SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-474 | ENGINE,600 MODIFIED-SPEEDWERX | 1 | $3,943.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 0608-420 | BRKT,ENG MTG-RH | 1 | $45.95 | |
| 5 | 8020-136 | SCREW,CAP-HFH 5/16-18 X 1.75 G5 Z&Y | 1 | $15.11 | |
| 6 | 8005-584 | SCREW, CAP-HSH 5/16-18X1.25 Z&Y | 1 | $0.65 | |
| 7 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 8 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 9 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 10 | 0623-801 | ADAPTER,FITTING-1/4-18 NPTF X 1/4 FHB | 1 | $13.73 | |
| 11 | 0124-045 | CLAMP,HOSE - .402/.449 DIA (SNP04) | 1 | $2.61 | |
| 12 | 0610-007 | HOSE, IMPULSE 3/16 25' | 1 | $102.95 | |
| 13 | 0608-401 | SNUBBER,BOTTOM OUT | 1 | $38.95 | |
| 14 | 1623-031 | R/B 2623-165 | 1 | $3.95 | |
| 15 | 0708-463 | BRKT,ENG MTG-LH ASSY | 1 | $274.95 | |
| 16 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 17 | 0608-506 | PLATE,REINFORCEMENT-MTR MNT | 1 | $29.95 | |
| 18 | 0623-892 | SCREW,SELF TAP-HWH 1/4-20X1/2 | 1 | $0.95 | |
| 19 | 1623-565 | SCREW,CAP-HFH M8X1.25X25 GR10.9 W/2353 | 1 | $2.95 | |
| 20 | 0746-413 | CLUTCH,DRIVE-UNCALIB 07 AC MOD | 1 | $909.95 | |
| 21 | 0627-059 | BELT,DRIVE-PBO-1.448"WX48.162"OC-DC | 1 | $235.95 | |
| 22 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 23 | 0623-804 | BOLT, CLUTCH-1/2-20X5-1/5-12 PT | 1 | $15.11 | |
| 24 | 0610-076 | HOSE, WATER-10 FT {0619-124} | 1 | $65.95 | |
| 25 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 26 | 0610-581 | CLAMP, HOSE-14.5MM TO 17.0MM | 1 | $2.61 | |
| 27 | 1670-596 | FITTING,Y-5/16 | 1 | $3.44 | |
| 28 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 29 | 8050-242 | WASHER,FLAT- 5/16 X .625 X .063 Z&Y | 1 | $2.06 |
