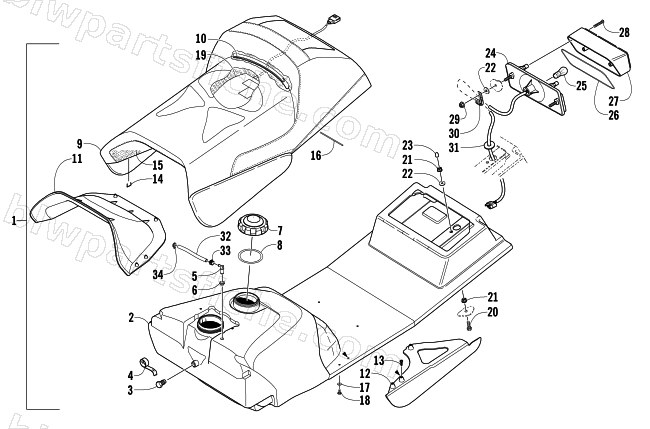

2006 Arctic Cat T660 TURBO TRAIL LE — GAS TANK, SEAT, AND TAILLIGHT ASSEMBLY
2006 T660 TURBO TRAIL LE
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-981 | SEAT-S/P ASSY | 1 | $1,092.95 | |
| 2 | 0770-688 | TANK, GAS/SEATBASE-' 05 TURBO | 1 | $323.95 | |
| 3 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 4 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 5 | 1670-494 | ELBOW, 90 DEG-FUEL TANK | 1 | $3.99 | |
| 6 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 7 | 0470-541 | CAP, FUEL - 3.5" | 1 | $46.95 | |
| 8 | 1670-228 | SEAL,GAS CAP | 1 | $26.95 | |
| 9 | 3706-100 | COVER, SEAT-MFG ASSY-T660 TRAIL | 1 | $405.95 | |
| 10 | 3606-363 | WIRE, SEAT-BENT | 1 | $3.44 | |
| 11 | 1606-126 | INSERT,SEAT FOAM | 1 | $90.95 | |
| 12 | 1606-518 | INSERT, SEAT PAD-RH-99 ZR | 1 | $62.95 | |
| 12 | 1606-519 | INSERT, SEAT PAD-LH-99 ZR | 1 | $102.95 | |
| 13 | 0623-783 | SCREW, ST-PAN HD-12 X 1 1/2-TYPE A Z&Y | 1 | $0.95 | |
| 14 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 15 | 3706-310 | FOAM, SEAT-12 GAL(77-82ILD)-.48@5.5 | 1 | $195.95 | |
| 16 | 2606-943 | WIRE, SEAT (11.4)-BENT | 1 | $1.95 | |
| 17 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 18 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 19 | 0609-786 | PAD, HEATER-DRIVER SEAT-TRAIL | 1 | $192.95 | |
| 20 | 8020-042 | SCREW,CAP-HFH 1/4-20 X 1.00 Z&Y | 1 | $1.09 | |
| 21 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 22 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 24 | 0609-091 | HOUSING,TAILLIGHT WITH SOCKET & HARNESS | 1 | $81.95 | |
| 25 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 26 | 0609-092 | GASKET,TAILLIGHT | 1 | $13.73 | |
| 27 | 0609-090 | LENS,TAILLIGHT | 1 | $30.95 | |
| 28 | 0609-093 | SCREW,RETAIN(M4X25 SELF TAPP) | 1 | $0.68 | |
| 29 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 30 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 31 | 0617-136 | SEAL,FOAM-SEAT BASE | 1 | $2.06 | |
| 32 | 6101-001 | HOSE,.235 ID X .370 OD (100') | 1 | $892.95 | |
| 32 | 6101-009 | HOSE,.235 ID X .370 OD (50') | 1 | $469.95 | |
| 33 | 1623-042 | CLAMP, 10 MM | 1 | $1.09 | |
| 34 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 |
