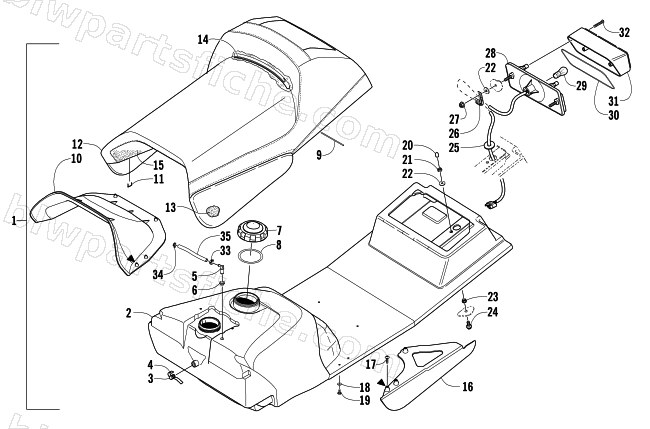

2006 Arctic Cat T660 TURBO ST — GAS TANK, SEAT, AND TAILLIGHT ASSEMBLY
2006 T660 TURBO ST
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-973 | SEAT-S/P ASSY | 1 | $864.95 | |
| 1 | 1718-972 | SEAT-S/P ASSY | 1 | $864.95 | |
| 2 | 0770-688 | TANK, GAS/SEATBASE-' 05 TURBO | 1 | $323.95 | |
| 3 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 4 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 5 | 1670-494 | ELBOW, 90 DEG-FUEL TANK | 1 | $3.99 | |
| 6 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 7 | 0470-541 | CAP, FUEL - 3.5" | 1 | $46.95 | |
| 8 | 1670-228 | SEAL,GAS CAP | 1 | $26.95 | |
| 9 | 2606-943 | WIRE, SEAT (11.4)-BENT | 1 | $1.95 | |
| 10 | 1606-126 | INSERT,SEAT FOAM | 1 | $90.95 | |
| 11 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 12 | 3706-065 | COVER, SEAT (06 ST)GRN | 1 | $385.95 | |
| 12 | 3706-066 | COVER, SEAT (06 ST)BLK | 1 | $405.95 | |
| 13 | 0617-417 | FOAM, PAD-TUNNEL-02 TRIPLES | 1 | $10.95 | |
| 14 | 3606-363 | WIRE, SEAT-BENT | 1 | $3.44 | |
| 15 | 2706-196 | FOAM, SEAT-12 GAL(77-82IDL),48@5.4 | 1 | $244.95 | |
| 16 | 1606-518 | INSERT, SEAT PAD-RH-99 ZR | 1 | $62.95 | |
| 16 | 1606-519 | INSERT, SEAT PAD-LH-99 ZR | 1 | $102.95 | |
| 17 | 0623-783 | SCREW, ST-PAN HD-12 X 1 1/2-TYPE A Z&Y | 1 | $0.95 | |
| 18 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 19 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 21 | 8040-366 | NUT,HEX LOCK-NYL 1/4-20 Z&Y | 1 | $0.26 | |
| 22 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 23 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 24 | 8020-042 | SCREW,CAP-HFH 1/4-20 X 1.00 Z&Y | 1 | $1.09 | |
| 25 | 0617-136 | SEAL,FOAM-SEAT BASE | 1 | $2.06 | |
| 26 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 27 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 28 | 0609-091 | HOUSING,TAILLIGHT WITH SOCKET & HARNESS | 1 | $81.95 | |
| 29 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 30 | 0609-092 | GASKET,TAILLIGHT | 1 | $13.73 | |
| 31 | 0609-090 | LENS,TAILLIGHT | 1 | $30.95 | |
| 32 | 0609-093 | SCREW,RETAIN(M4X25 SELF TAPP) | 1 | $0.68 | |
| 33 | 0623-063 | CLAMP, HOSE (SNP02) | 1 | $4.40 | |
| 34 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 35 | 0610-015 | HOSE,GAS 1/4 X100' | 1 | $231.59 | |
| 35 | 0610-016 | HOSE,GAS 1/4 X25' | 1 | $117.95 |
