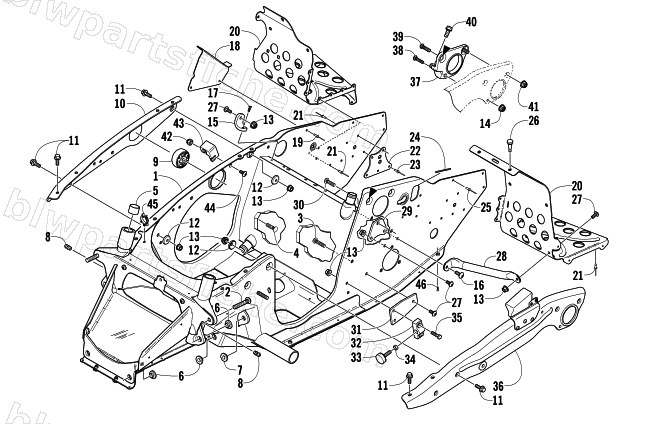

2006 Arctic Cat SABERCAT 600 EFI LX — FRONT FRAME AND FOOTREST ASSEMBLY
2006 SABERCAT 600 EFI LX
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1707-071 | CHASSIS/TUNNEL-S/P ASSY (06 SABRECATS) | 1 | $1,352.59 | |
| 1 | 1707-070 | CHASSIS,S/P ASSY-PTD BLK | 1 | $1,214.95 | |
| 2 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 3 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 4 | 1623-212 | BOLT,RIBBED CAR-5/16-18 X 1.37 | 1 | $5.09 | |
| 5 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 6 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 7 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 8 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 9 | 0608-364 | MOUNT,ENGINE-45 DURO | 1 | $65.95 | |
| 10 | 2706-806 | BRACE,SIDE PLATE-RH-PTD BLK | 1 | $68.95 | |
| 11 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 12 | 0623-943 | WASHER,SIDE PLATE BRACE | 1 | $30.95 | |
| 13 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 14 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 16 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 17 | 1623-115 | SCREW,SELF TAP-TSFH 10-16X.750 TYP B | 1 | $0.40 | |
| 18 | 2706-552 | GUARD,HOSE-PTD BLK | 1 | $18.95 | |
| 19 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 20 | 2606-958 | FOOTREST,RH | 1 | $124.95 | |
| 20 | 2606-959 | FOOTREST,LH | 1 | $137.95 | |
| 21 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 22 | 2706-151 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $20.63 | |
| 23 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 24 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 25 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 26 | 3606-178 | BUMPER,RUBBER | 1 | $2.88 | |
| 27 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 28 | 2706-517 | TUBE,BELT GUARD-PTD BLK | 1 | $19.95 | |
| 29 | 0607-725 | PLATE,MTG-SNUBBER | 1 | $74.95 | |
| 30 | 1623-167 | BOLT,RIB CAR-5/16-18X1.125 | 1 | $1.95 | |
| 31 | 2606-939 | PLATE,MTG-TORQUE BUMPER | 1 | $5.95 | |
| 32 | 0704-352 | ADJUSTER,TRACK-MACH. | 1 | $24.77 | |
| 33 | 0608-396 | BUMPER,TORQ.{1.55-1.45}-ENGINE-40 DURO | 1 | $13.73 | |
| 34 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 35 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 36 | 3706-050 | BRACE, SIDE PLATE-UPR LH ASSY | 1 | $131.95 | |
| 38 | 1623-410 | BOLT, RD HEAD-RIBBED 1/4-20X1.25 | 1 | $3.85 | |
| 39 | 1623-411 | BOLT, RD HEAD-RIBBED 5/16-18X1.25 | 1 | $2.06 | |
| 40 | 0623-190 | SCREW,SELF TAP 1/4-20X3/4 TYPE F | 1 | $1.09 | |
| 41 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 42 | 8041-246 | NUT,HEX THIN LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 43 | 0608-432 | GUIDE,ROPE | 1 | $17.95 | |
| 44 | 8017-400 | SCREW,MACH-TSTRH 10-24X3/4 GR2 Z&Y | 1 | $0.68 | |
| 45 | 1623-171 | CLIP,SNAP | 1 | $2.88 | |
| 46 | 1623-018 | SCREW,SELF TAP-TSFH 10-16X.50 TYPE B | 1 | $0.26 |
