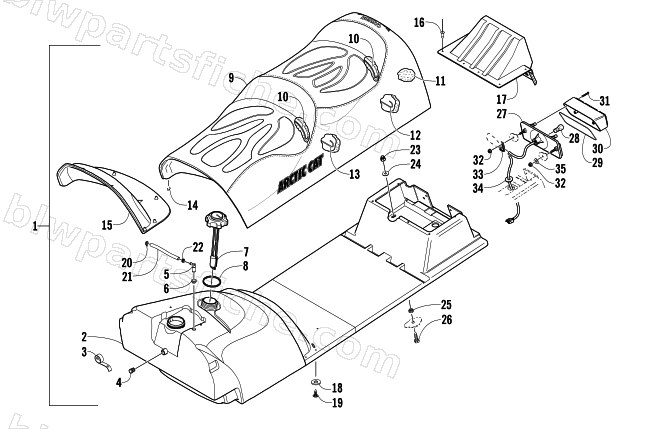

2006 Arctic Cat PANTHER 660 TOURING — GAS TANK, SEAT, AND TAILLIGHT ASSEMBLY
2006 PANTHER 660 TOURING
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-914 | SEAT,S/P ASSY | 1 | $1,134.95 | |
| 2 | 0770-724 | TANK,GAS S/P ASSY | 1 | $371.95 | |
| 3 | 0670-289 | TAPE, TEFLON-ROLL | 1 | $6.34 | |
| 4 | 0670-243 | PLUG, GAS TANK-1/4 NPT | 1 | $1.92 | |
| 5 | 1670-494 | ELBOW, 90 DEG-FUEL TANK | 1 | $3.99 | |
| 6 | 1670-325 | GROMMET, 1/4"-FUEL TANK | 1 | $2.88 | |
| 7 | 0670-202 | CAP,GAS-W/GAUGE {10.25"} | 1 | $82.95 | |
| 9 | 3706-076 | COVER, SEAT W/AC DECAL-06 PA | 1 | $457.95 | |
| 11 | 0716-991 | FOAM,SEAT-2UP(77-82IDL),44@8.0 | 1 | $268.95 | |
| 12 | 2606-942 | WIRE, SEAT (8.0)-BENT | 1 | $2.47 | |
| 13 | 2606-943 | WIRE, SEAT (11.4)-BENT | 1 | $1.95 | |
| 14 | 0624-528 | STAPLE,5/16L X 1/2W-20GA SS/5000 PAK-SEA | 1 | $161.95 | |
| 15 | 1606-612 | INSERT, SEAT FOAM-LG | 1 | $31.95 | |
| 16 | 0623-853 | RIVET, BLIND-.162 DIA X .040/.275 GRIP | 1 | $1.09 | |
| 17 | 1606-191 | EXTENSION,TOOLBOX | 1 | $104.95 | |
| 18 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 19 | 0623-309 | SCREW, SELF TAP-PHPNH 12-11X3/4 A Z&B | 1 | $0.40 | |
| 20 | 0623-101 | ROUTING CLIP,SNAP-IN | 1 | $5.51 | |
| 21 | 6101-001 | HOSE,.235 ID X .370 OD (100') | 1 | $892.95 | |
| 21 | 6101-009 | HOSE,.235 ID X .370 OD (50') | 1 | $469.95 | |
| 22 | 1623-234 | CLAMP, HOSE-13.08mm ID | 1 | $1.09 | |
| 24 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 25 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 26 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 27 | 0609-091 | HOUSING,TAILLIGHT WITH SOCKET & HARNESS | 1 | $81.95 | |
| 28 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 29 | 0609-092 | GASKET,TAILLIGHT | 1 | $13.73 | |
| 30 | 0609-090 | LENS,TAILLIGHT | 1 | $30.95 | |
| 31 | 0609-093 | SCREW,RETAIN(M4X25 SELF TAPP) | 1 | $0.68 | |
| 32 | 0623-038 | NUT,HEX M6 Z&Y-SEMS (W/WASHER) | 1 | $0.26 | |
| 33 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 34 | 0617-136 | SEAL,FOAM-SEAT BASE | 1 | $2.06 |
