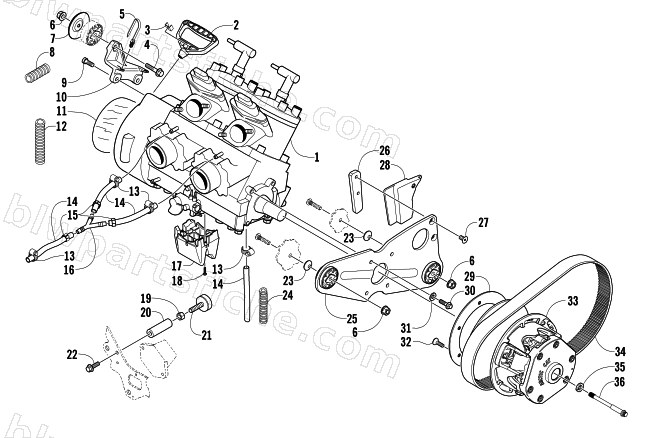

2006 Arctic Cat M7 EFI LE 162 CT — ENGINE AND RELATED PARTS
2006 M7 EFI LE 162 CT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0662-441 | ENGINE, L/C-700 CEID W/90 (W/O EFI COMP) | 1 | $2,559.95 | |
| 2 | 0636-363 | HANDLE,RECOIL-LARGE | 1 | $15.11 | |
| 3 | 0606-885 | CAP,RECOIL HANDLE | 1 | $1.37 | |
| 4 | 8020-136 | SCREW,CAP-HFH 5/16-18 X 1.75 G5 Z&Y | 1 | $15.11 | |
| 5 | 0623-677 | CABLE TIE,PUSH MOUNT-X MAS CLIP | 1 | $1.09 | |
| 6 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 7 | 4606-317 | SHIELD,HEAT-MOTOR MOUNT | 1 | $56.95 | |
| 8 | 0619-619 | HOSE,PROT-CORRUGETED-4" 1.06 ID BLK NY | 1 | $3.44 | |
| 9 | 8413-830 | SCREW,CAP-HFH M8X1.25 X30 CL10.9 SILV | 1 | $1.92 | |
| 10 | 0708-461 | BRKT,MTG-ENGINE-R/H-MACH | 1 | $43.95 | |
| 11 | 1670-328 | FOIL, PROTECTIVE-RECOIL COVER-DIE CUT | 1 | $16.49 | |
| 12 | 0619-994 | LOOM,PROTECTIVE-3/4 ID-6"-CTL | 1 | $1.64 | |
| 13 | 0623-373 | CLAMP,HOSE #4 {6202} | 1 | $2.88 | |
| 14 | 0610-076 | HOSE, WATER-10 FT {0619-124} | 1 | $65.95 | |
| 15 | 0610-581 | CLAMP, HOSE-14.5MM TO 17.0MM | 1 | $2.61 | |
| 16 | 1670-596 | FITTING,Y-5/16 | 1 | $3.44 | |
| 18 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 19 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 20 | 0608-394 | TUBE,MTG-SNUBBER | 1 | $36.95 | |
| 21 | 0608-396 | BUMPER,TORQ.{1.55-1.45}-ENGINE-40 DURO | 1 | $13.73 | |
| 22 | 8020-220 | SCREW,CAP-HFH 3/8-16 X 0.750 Z&Y | 1 | $1.09 | |
| 23 | 0623-987 | WASHER, BELLVILE-.312 X .930 | 1 | $2.19 | |
| 24 | 0619-776 | CONDUIT,FLEXIBLE-.62 ID-CTL 5' | 1 | $13.73 | |
| 25 | 0708-469 | BRKT,MTG-ENGINE-L/H-ASSY | 1 | $267.95 | |
| 26 | 0608-430 | SPACER,MTG-SNUBBER | 1 | $39.95 | |
| 27 | 1623-459 | SCREW,MACH-TSFH 5/16-18X.562 (W/2353) | 1 | $1.64 | |
| 28 | 0608-433 | SNUBBER,RUBBER-WIDE | 1 | $24.95 | |
| 29 | 0645-410 | RING,DAMPER - CLUTCH | 1 | $82.95 | |
| 30 | 8413-825 | SCREW,CAP-HFH M8X1.25 X25 CL10.9 SILV | 1 | $1.95 | |
| 31 | 8050-252 | WASHER,FLAT- 5/16 X .875 X .063 Z&Y | 1 | $0.68 | |
| 32 | 1623-128 | SCREW,MACH-TSFH 5/16-18X.562 Z&Y | 1 | $2.88 | |
| 33 | 0746-435 | CLUTCH,DRIVE-UNCAL-8.25 33MM/S | 1 | $696.95 | |
| 34 | 0627-036 | BELT,DRIVE-S-3C-1.448"WX45.024"OC-DC | 1 | $133.95 | |
| 35 | 0623-210 | WASHER, LOCK-1/2" HI-COLLAR | 1 | $0.68 | |
| 36 | 0623-804 | BOLT, CLUTCH-1/2-20X5-1/5-12 PT | 1 | $15.11 |
