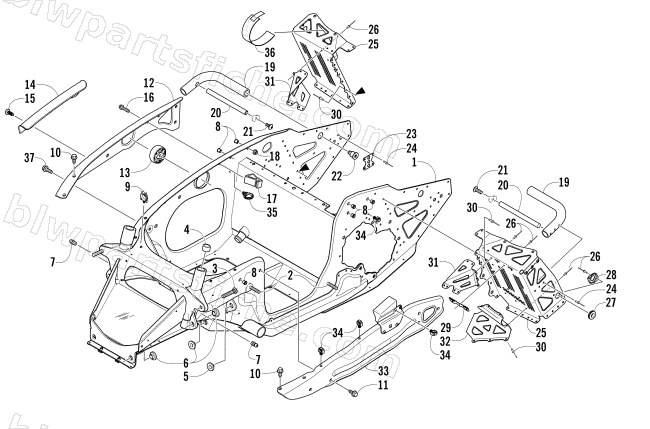

2006 Arctic Cat M7 EFI 153 CT — FRONT FRAME AND FOOTREST ASSEMBLY
2006 M7 EFI 153 CT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1707-083 | CHASSIS/TUNNEL-S/P ASSY(06 M 153") | 1 | $1,277.29 | |
| 0 | 3706-731 | KIT,TOOL BAG-ASSY | 1 | $59.95 | |
| 1 | 1707-076 | CHASSIS - S/P ASSY | 1 | $1,164.95 | |
| 2 | 1623-359 | BOLT,RIBBED CAR-5/16-18X1.75 | 1 | $2.06 | |
| 3 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 4 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 5 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 6 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 7 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 8 | 0623-581 | INSERT, A L SERIES AL57-518-150 5/16-18 | 1 | $3.16 | |
| 9 | 1623-171 | CLIP,SNAP | 1 | $2.88 | |
| 10 | 1623-480 | SCREW,CAP-HFH 1/4 20X.56 ZY (2353) DPT | 1 | $1.95 | |
| 11 | 1623-481 | SCREW,CAP-HFH 5/16 18X.875 ZY (204) DPT | 1 | $2.06 | |
| 12 | 3606-416 | BRACE,SIDE PLATE-RH | 1 | $344.95 | |
| 13 | 0608-404 | MOUNT,ENGINE-60 DURO(W/O COUNTERBORE) | 1 | $65.95 | |
| 14 | 3606-761 | PROTECTOR,MAIN HARNESS-FORMED | 1 | $20.63 | |
| 15 | 1623-353 | SCREW,SELF TAP-TSPNH 10-24 X 3/8 Z&Y | 1 | $1.64 | |
| 16 | 1623-204 | SCREW,PLASTITE-HWH 1/4-10X1.0 Z&Y | 1 | $1.23 | |
| 17 | 0608-449 | GUIDE,ROPE-WIDE | 1 | $7.95 | |
| 18 | 8041-426 | NUT,HEX THIN LOCK-NYL 5/16-18 Z&Y | 1 | $0.40 | |
| 19 | 2706-685 | TUBE,SUPPORT-FOOTREST-MACH | 1 | $22.01 | |
| 20 | 3606-775 | GUARD,SUPPORT-FOOTREST | 1 | $18.95 | |
| 21 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 22 | 1623-484 | SCREW,TUBE-13/16-16 X .75 (2353) DPT | 1 | $12.35 | |
| 23 | 2706-580 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $15.11 | |
| 24 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 25 | 3706-296 | FOOTREST-RH-ASSY | 1 | $90.95 | |
| 25 | 3706-297 | FOOTREST-LH-ASSY | 1 | $90.95 | |
| 26 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 27 | 1623-529 | GROMMET,RUBBER-.50 IDX1.00 ODX.08 GRV | 1 | $3.85 | |
| 28 | 3606-837 | PLATE,RETAINING-GROMMET-FORMED | 1 | $62.95 | |
| 29 | 0607-835 | PLATE,MTG-CLUTCH GUARD/FOOTREST | 1 | $3.57 | |
| 30 | 1623-264 | RIVET,CHERRY-CCPQ06-04 | 1 | $3.16 | |
| 31 | 3606-904 | GUSSET,FOOTREST-UPPER-RH | 1 | $62.95 | |
| 31 | 3606-905 | GUSSET,FOOTREST-UPPER-LH | 1 | $160.95 | |
| 32 | 3606-907 | GUSSET,FOOTREST-LOWER-LH | 1 | $74.95 | |
| 33 | 3706-921 | BRACE,SIDE PLATE-LH-ASSY | 1 | $120.95 | |
| 34 | 1623-406 | CLIP,ROUTING-LOCKING-.350 | 1 | $2.47 | |
| 35 | 0623-454 | CLIP,SNAP-IN (SPEEDO-CABLE) | 1 | $2.95 | |
| 36 | 3706-033 | RETAINER,TOOL KIT-VELCRO | 1 | $16.49 | |
| 37 | 1623-561 | SCREW,CAP-HFH 5/16-18X0.75 W/204 | 1 | $1.78 |
