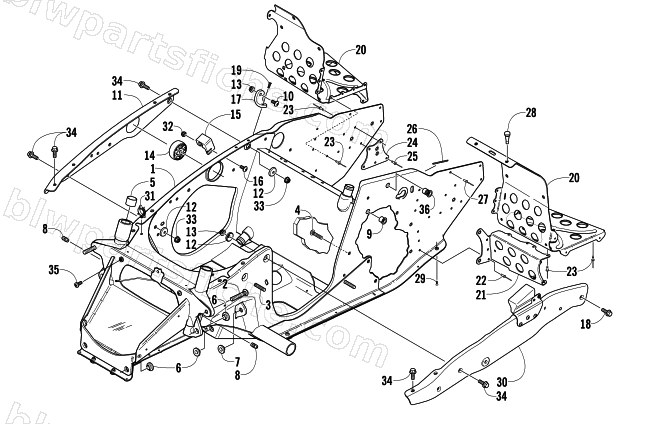

2006 Arctic Cat FIRECAT 700 EFI LIMITED EDITION — FRONT FRAME AND FOOTREST ASSEMBLY
2006 FIRECAT 700 EFI LIMITED EDITION
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 1707-085 | CHASSIS/TUNNEL-S/P ASSY(06 F.C.) | 1 | $1,277.29 | |
| 1 | 1707-025 | CHASSIS,S/P ASSY-06 F.C.(ACT) | 1 | $1,158.95 | |
| 2 | 1623-019 | BOLT,RIB CAR-3/8-16X2.00 | 1 | $3.85 | |
| 3 | 1623-020 | BOLT,RIB CAR-5/16-18X1.62 | 1 | $20.63 | |
| 4 | 1623-359 | BOLT,RIBBED CAR-5/16-18X1.75 | 1 | $2.06 | |
| 5 | 0675-161 | BEARING-14DU12 | 1 | $16.49 | |
| 6 | 0607-657 | BUSHING, LOWER- A-ARM | 1 | $2.47 | |
| 7 | 0607-656 | BUSHING, UPPER- A-ARM | 1 | $2.47 | |
| 8 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 9 | 0623-581 | INSERT, A L SERIES AL57-518-150 5/16-18 | 1 | $3.16 | |
| 10 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 11 | 3606-742 | BRACE,SIDE PLATE-RH | 1 | $67.95 | |
| 12 | 0623-943 | WASHER,SIDE PLATE BRACE | 1 | $30.95 | |
| 13 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 14 | 0608-364 | MOUNT,ENGINE-45 DURO | 1 | $65.95 | |
| 15 | 0608-432 | GUIDE,ROPE | 1 | $17.95 | |
| 16 | 8017-400 | SCREW,MACH-TSTRH 10-24X3/4 GR2 Z&Y | 1 | $0.68 | |
| 17 | 3606-634 | SUPPORT,SIDE PLATE | 1 | $16.49 | |
| 18 | 8020-041 | SCREW,CAP-HFH 1/4-20 X 0.875 Z&Y | 1 | $6.47 | |
| 19 | 1623-115 | SCREW,SELF TAP-TSFH 10-16X.750 TYP B | 1 | $0.40 | |
| 20 | 3606-466 | FOOTREST, RH (2005) | 1 | $130.95 | |
| 20 | 4606-223 | FOOTREST,LH(2006) | 1 | $143.95 | |
| 21 | 0607-772 | BRTK,SUPPORT FOOTREST-RH | 1 | $23.39 | |
| 21 | 0607-773 | BRKT,SUPPORT FOOTREST-LH | 1 | $22.01 | |
| 22 | 1623-241 | RIVET,3/16 HUCK-M6 | 1 | $1.92 | |
| 23 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 24 | 2706-151 | PLATE,BACKING-FRT ARM-PTD BLK | 1 | $20.63 | |
| 25 | 0623-341 | RIVET,3/16 MONOBOLT (.214/.437) | 1 | $1.23 | |
| 26 | 0706-371 | TRIM,RACK-36 | 1 | $20.63 | |
| 27 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 28 | 3606-178 | BUMPER,RUBBER | 1 | $2.88 | |
| 29 | 1623-018 | SCREW,SELF TAP-TSFH 10-16X.50 TYPE B | 1 | $0.26 | |
| 31 | 1623-171 | CLIP,SNAP | 1 | $2.88 | |
| 32 | 8041-246 | NUT,HEX THIN LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 33 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 34 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 35 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 36 | 0623-582 | INSERT, A L SERIES (1/4-20) | 1 | $3.16 |
