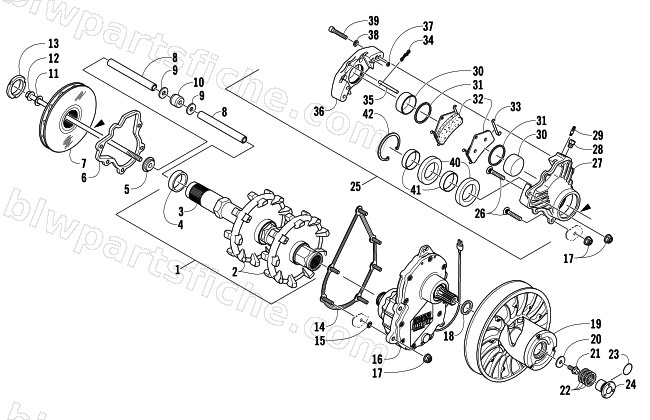

2006 Arctic Cat CROSSFIRE 700 EFI EARLY BUILD — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2006 CROSSFIRE 700 EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-159 | TRACK DRIVE,9T-ASSY | 1 | $373.95 | |
| 2 | 1602-517 | SPROCKET,DRIVE-9T .125 GRV 45 MM (2.52P) | 1 | $55.95 | |
| 4 | 1602-315 | COLLAR,DRIVE-SHAFT-45MM HEX | 1 | $57.95 | |
| 5 | 1602-791 | INSERT,DRIVE SHAFT | 1 | $14.95 | |
| 6 | 1602-497 | SPACER,BRAKE CALIPER-ACT DRIVE | 1 | $27.95 | |
| 7 | 1602-656 | BRAKE,DISC-ACT DRIVE | 1 | $267.95 | |
| 8 | 1602-946 | TUBE,DAMPNER BOLT-TRACK | 1 | $38.95 | |
| 9 | 1602-947 | WASHER,DAMPNER BOLT-TRACK | 1 | $12.95 | |
| 10 | 1602-943 | ISOLATOR,DRIVE SHAFT-BOLT | 1 | $8.21 | |
| 11 | 1623-445 | WASHER,COPPER- 1.0 X 1/2 X .093 | 1 | $3.44 | |
| 12 | 1623-456 | SCREW,CAP-HFH 7/16-14 X 15.5 W/2353 | 1 | $33.95 | |
| 13 | 1602-355 | NUT,RETAINING-SHAFT-1 -5/8-16 | 1 | $34.95 | |
| 14 | 0702-648 | PLATE,MTG-ACT DRIVE-PTD BLK | 1 | $88.95 | |
| 15 | 1623-355 | RETAINER,PUSHNUT-5/16" | 1 | $2.47 | |
| 16 | 0702-792 | GEARCASE,DRIVE-65T/55T 5P-ASSY | 1 | $1,259.95 | |
| 17 | 8047-426 | NUT,HEX FLG-NY LOCK 5/16-18 GR F Z&Y | 1 | $0.68 | |
| 18 | 0648-442 | WASHER,FLAT-1.188 X 1.730 X .030 | 1 | $10.97 | |
| 18 | 0648-443 | WASHER,FLAT-1.188 X 1.730 X .060 | 1 | $1.37 | |
| 19 | 0726-325 | CLUTCH,DRIVEN-10" DIA(44/40 GREEN) | 1 | $727.95 | |
| 21 | 1623-275 | SCREW,CAP-HFH 3/8-16 X 1.00 G5 Z&Y-VNT | 1 | $6.95 | |
| 22 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 22 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 22 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 23 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 24 | 0648-741 | ADJUSTER,SHEAVE-DRVN(LH) | 1 | $39.95 | |
| 25 | 1702-200 | CALIPER,BRAKE-S/P ASSY | 1 | $746.95 | |
| 26 | 1623-360 | BOLT,RIBBED-TRH 5/16-18X1 1/8 | 1 | $6.89 | |
| 28 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 29 | 1602-458 | FITTING,BLEED SCREW INSERT-1/4-28 | 1 | $4.26 | |
| 30 | 1602-461 | PISTON,STAINLESS-1.93X.79 | 1 | $86.95 | |
| 31 | 1602-669 | O-RING,SQUARE-PISTON | 1 | $20.63 | |
| 32 | 0702-563 | KIT,BRAKE PAD | 1 | $117.95 | |
| 33 | 1602-466 | CLIP, ANTI-RATTLE | 1 | $9.59 | |
| 34 | 1602-467 | CLIP,RETAINING-HAIRPIN | 1 | $6.06 | |
| 35 | 1602-464 | PIN,PAD RETAINER | 1 | $6.06 | |
| 37 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 38 | 0402-165 | WASHER-HYD BRAKE | 1 | $3.02 | |
| 39 | 1602-671 | BOLT,SHCS 5/16-18 UNC-2A 2.00 LG | 1 | $5.09 | |
| 40 | 2602-131 | BEARING,45MM X 68MM X 12MM | 1 | $57.95 | |
| 41 | 1602-463 | SLEEVE,SHAFT | 1 | $32.95 | |
| 42 | 1602-456 | RING,RETAINING-2.98 | 1 | $27.95 |
