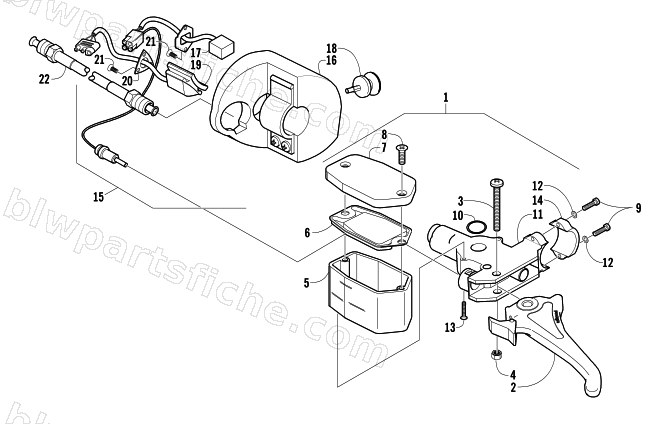

2006 Arctic Cat CROSSFIRE 600 EFI SNO PRO — HYDRAULIC BRAKE CONTROL ASSEMBLY
2006 CROSSFIRE 600 EFI SNO PRO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 5639-848 | DOT 4 BRAKE FLUID - 12 OZ | 1 | $13.73 | |
| 1 | 1602-590 | CYLINDER,MASTER-1/2-ASSY | 1 | $387.95 | |
| 2 | 1602-712 | LEVER,BRAKE-LONG W/FLAT-ASSY | 1 | $54.95 | |
| 3 | 0623-430 | BOLT, LEVER MOUNTING | 1 | $4.68 | |
| 4 | 0623-056 | NUT,LOCK M6X1 | 1 | $0.40 | |
| 5 | 0602-740 | RESERVOIR,HYD BRAKE | 1 | $60.95 | |
| 6 | 0602-741 | GASKET,COVER-MASTER CYL HYD BRAKE | 1 | $27.95 | |
| 7 | 0602-742 | COVER,MASTER CYL HYD BRAKE | 1 | $19.25 | |
| 8 | 0623-506 | SCREW,COVER-MASTER CYLINDER | 1 | $1.78 | |
| 9 | 0623-613 | SCREW,CAP-TSH-HYDRAULIC BRAKE | 1 | $2.06 | |
| 10 | 0602-587 | O-RING, RESERVOIR-MASTER CYL. | 1 | $12.35 | |
| 12 | 8052-212 | WASHER,LOCK-1/4 INTL TOOTH TYP A Z&Y | 1 | $0.26 | |
| 13 | 0623-432 | SCREW,RESERVOIR MOUNTING | 1 | $3.16 | |
| 14 | 0602-907 | CLAMP,MNTG-MASTER CYL | 1 | $34.95 | |
| 15 | 0609-679 | CONTROL,DIM W/ HI/LO (HYD)-ASSY | 1 | $206.95 | |
| 16 | 0609-322 | CONTROL, DMR W/O SWITCHES-HI/LO | 1 | $81.95 | |
| 17 | 0609-267 | SWITCH ASS'Y, DIM/BRAKE(HYD)-24MM | 1 | $79.95 | |
| 18 | 0609-474 | KNOB, DIMMER SWITCH | 1 | $13.73 | |
| 19 | 0609-678 | SWITCH,HI/LO HW-BR (LH)-ASSY | 1 | $66.95 | |
| 20 | 0609-378 | PLATE, SWITCH-H/W&T/W RETAINER | 1 | $11.95 | |
| 21 | 0609-312 | SCREW, PH-3X16 SELFTAPPING | 1 | $1.95 | |
| 22 | 1602-588 | R/B 3602-089 | 1 | $99.95 |
