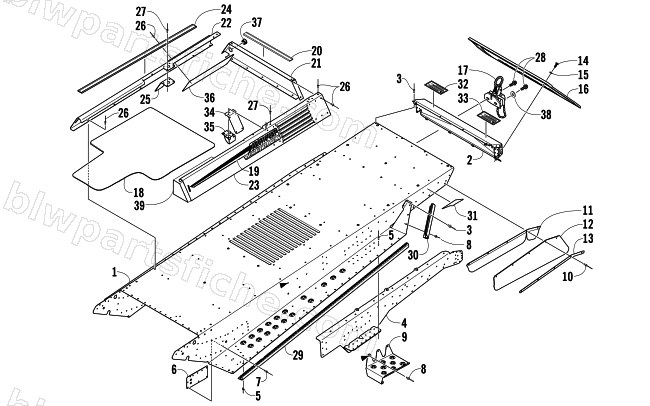

2006 Arctic Cat BEARCAT WIDE TRACK TURBO — TUNNEL AND REAR BUMPER ASSEMBLY
2006 BEARCAT WIDE TRACK TURBO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-942 | TUNNEL,S/P ASSY | 1 | $1,695.95 | |
| 2 | 4639-672 | KIT,BEARCAT BUMPER | 1 | $217.95 | |
| 3 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 | |
| 4 | 0707-966 | BRKT,REAR-SUSP-PTD-RH | 1 | $94.95 | |
| 4 | 0707-967 | BRKT,REAR-SUSP-PTD-LH | 1 | $91.95 | |
| 5 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 6 | 2706-277 | PLATE,BODY REINF-PTD BLK | 1 | $27.95 | |
| 7 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 8 | 8060-486 | RIVET, BLIND-DH SS54 ZINC | 1 | $0.40 | |
| 9 | 4606-006 | FOOTREST-RH | 1 | $102.95 | |
| 9 | 4606-007 | FOOTREST-LH | 1 | $223.95 | |
| 10 | 8060-508 | RIVET,BLIND-DH SS56 BLK | 1 | $0.26 | |
| 11 | 3706-280 | BRKT, SNOWFLAP-PTD-25 DEG ANGLE-RH | 1 | $41.95 | |
| 11 | 3706-281 | BRKT, SNOWFLAP-PTD-25 DEG ANGLE-LH | 1 | $43.95 | |
| 12 | 4606-115 | SNOWFLAP-SIDE | 1 | $61.95 | |
| 13 | 2706-971 | RETAINER, SIDE-SNOWFLAP-PTD BLK-06 BCWT | 1 | $12.35 | |
| 14 | 8017-580 | SCREW,MACH-TSTRH 1/4-20 X 3/4 GR2 Z&Y | 1 | $2.06 | |
| 15 | 8050-217 | WASHER,FLAT- 1/4 X .625 X .065 Z&Y | 1 | $0.12 | |
| 16 | 3606-740 | SNOWFLAP-BCWT | 1 | $125.95 | |
| 17 | 4606-156 | HITCH, PINTLE | 1 | $84.95 | |
| 18 | 3606-961 | PAD, TOOL BOX-06 BCWT | 1 | $32.95 | |
| 19 | 6611-532 | DECAL, TUNNEL-RISER-RH | 1 | $29.95 | |
| 19 | 6611-533 | DECAL, TUNNEL-RISER-LH | 1 | $29.95 | |
| 20 | 2606-924 | SEAL,SEAT BASE-REAR | 1 | $16.49 | |
| 21 | 3706-341 | PLATE,RISER CAP-PTD BLK | 1 | $30.95 | |
| 22 | 3706-342 | RISER,SEAT-RH-PTD BLK | 1 | $71.95 | |
| 23 | 3706-343 | RISER,SEAT-LH-PTD BLK | 1 | $66.95 | |
| 24 | 3606-960 | SEAL,SEAT BASE-RISER | 1 | $23.39 | |
| 25 | 2706-282 | BRKT,RISER REINF-PTD BLK | 1 | $5.95 | |
| 26 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 27 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 28 | 1623-248 | SCREW,CAP-HFH 3/8-16X1.125 W/2353 | 1 | $4.40 | |
| 29 | 4606-283 | ROLL,TUNNEL-MACH | 1 | $57.95 | |
| 30 | 4606-306 | ROLL,TUNNEL-REAR-RH-MACH | 1 | $16.49 | |
| 30 | 4606-307 | ROLL,TUNNEL-REAR-LH-MACH | 1 | $16.49 | |
| 31 | 6611-688 | DECAL, REFLECTOR-RH | 1 | $15.11 | |
| 31 | 6611-689 | DECAL, REFLECTOR-LH | 1 | $15.11 | |
| 32 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 33 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 34 | 2706-966 | BRKT, HINGE, REINFORCEMENT-PAINTED | 1 | $14.95 | |
| 35 | 0623-579 | HINGE,SEATBASE | 1 | $38.95 | |
| 36 | 3706-140 | COVER, LOUVER-RH-PTD | 1 | $14.95 | |
| 36 | 3706-141 | COVER, LOUVER-LH-PTD | 1 | $14.95 | |
| 37 | 4606-113 | PLUG, RACK | 1 | $2.95 | |
| 38 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 39 | 0617-536 | FOAM, RISER-BCWT | 1 | $18.95 |
