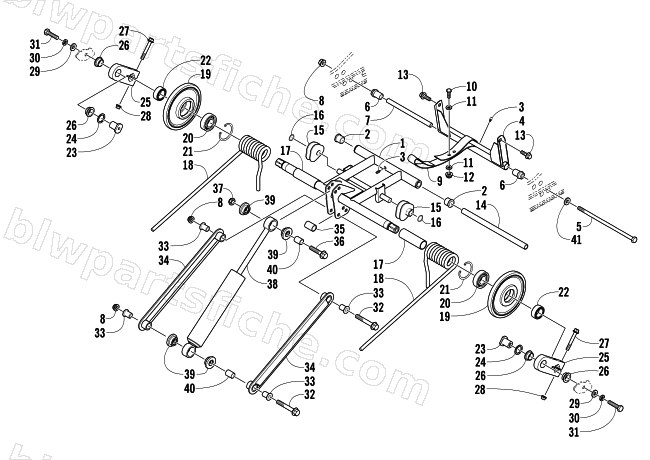

2006 Arctic Cat BEARCAT WIDE TRACK TURBO — REAR SUSPENSION REAR ARM ASSEMBLY
2006 BEARCAT WIDE TRACK TURBO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-488 | IDLER ARM, HEX-FAB | 1 | $210.95 | |
| 2 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 3 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 4 | 1704-520 | ARM, REAR-FAB-BCWT | 1 | $96.95 | |
| 5 | 0623-971 | SCREW, CAP-HH3/8-15.5 (GD 5) | 1 | $24.95 | |
| 6 | 1604-307 | AXLE,SERRATED-REAR ARM (NO BEARING) | 1 | $54.95 | |
| 7 | 1604-974 | TUBE,AXLE-REAR ARM | 1 | $22.01 | |
| 8 | 8047-486 | NUT,HEX FLG-NY LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 9 | 1604-863 | STRAP,LIMITER-REAR | 1 | $33.95 | |
| 10 | 8002-042 | SCREW,CAP-HH 1/4-20 X1.00 G5 Z&Y | 1 | $0.40 | |
| 11 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 12 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 13 | 8020-222 | SCREW,CAP-HFH 3/8-16 X 1.00 G5 Z&Y | 1 | $1.37 | |
| 14 | 1604-975 | AXLE, ALUM | 1 | $82.95 | |
| 15 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 15 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 16 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 17 | 0114-254 | SLEEVE,SPRING | 1 | $6.95 | |
| 18 | 0704-944 | SPRING,SUSP.-RH (.452)-PTD BLK | 1 | $110.95 | |
| 18 | 0704-945 | SPRING,SUSP.-LH (.452)-PTD BLK | 1 | $110.95 | |
| 19 | 0604-051 | WHEEL,IDL-6.38(NO INSR) | 1 | $51.95 | |
| 20 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 21 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 22 | 1604-507 | SPACER,OFFSET ARM-HEX SHAFT | 1 | $12.35 | |
| 23 | 1604-181 | AXLE,OFFSET ARM-POWDER METAL | 1 | $14.95 | |
| 24 | 1604-187 | WASHER, OFFSET ARM | 1 | $2.06 | |
| 25 | 0704-981 | OFFSET,ARM (HEX)-ASSY | 1 | $53.95 | |
| 26 | 1604-202 | BUSHING,FLARED-BRONZE{.750 ID} | 1 | $15.11 | |
| 27 | 8020-138 | SCREW,CAP-HFH 5/16-18 X 2.25 G5 Z&Y | 1 | $15.11 | |
| 28 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 29 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 30 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 31 | 8002-224 | SCREW,CAP-HH 3/8-16 X1.25 G5 Z&Y | 1 | $1.09 | |
| 32 | 0623-793 | SCREW,CAP-HH 3/8-16X3.625 GR 5 Z&Y | 1 | $11.95 | |
| 33 | 1604-498 | AXLE,LINK-FLANGED(99 PRO) | 1 | $15.11 | |
| 34 | 0704-929 | LINK, REAR SHOCK-13.50-PAINTED | 1 | $46.95 | |
| 35 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 36 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 37 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 38 | 2604-200 | TRUCK SHOCK-OS-TOURING | 1 | $258.95 | |
| 38 | 2604-382 | TRUCK SHOCK-OS-SUPER HEAVY DUTY | 1 | $258.95 | |
| 39 | 0604-310 | BUSHING,SHOCK ABSORBER | 1 | $6.75 | |
| 40 | 1604-185 | SLEEVE,SHOCK ABSORBER | 1 | $29.95 | |
| 41 | 8050-277 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.26 | |
| 41 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 |
