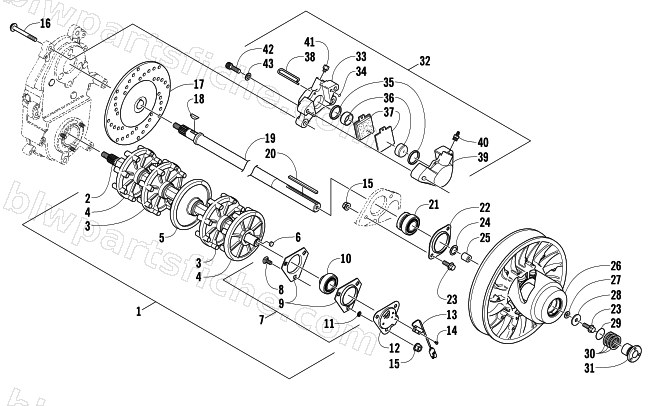

2006 Arctic Cat BEARCAT WIDE TRACK TURBO — DRIVE TRAIN SHAFTS AND BRAKE ASSEMBLIES
2006 BEARCAT WIDE TRACK TURBO
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 0728-152 | TRACK DRIVE, MFG ASSY-9 TOOTH | 1 | $582.95 | |
| 2 | 1602-857 | SHAFT, DRIVE-HEX | 1 | $533.95 | |
| 3 | 1602-574 | SPROCKET,DRIVE-9T | 1 | $73.95 | |
| 4 | 1602-854 | SPROCKET,DRIVE-9T OUTER-7.150 | 1 | $57.95 | |
| 5 | 1602-878 | SPROCKET, IDLER-CTR-BLACK | 1 | $45.95 | |
| 6 | 0630-167 | MAGNET,DISC-.438 | 1 | $15.11 | |
| 7 | 0702-567 | PLATE,FLANGE-BEARING ASSY | 1 | $106.95 | |
| 8 | 8011-130 | BOLT,CRG 5/16-18X.75 GR1 Z&Y | 1 | $1.09 | |
| 9 | 0602-198 | PLATE,FLANGE-BEARING (TRIANGLE) | 1 | $12.35 | |
| 10 | 1602-374 | BEARING,1.00-DRIVE SHAFT | 1 | $136.95 | |
| 11 | 0623-810 | RING,SOLDER-5/16 | 1 | $4.95 | |
| 12 | 3606-244 | BRKT, SPEEDO SENSOR | 1 | $37.95 | |
| 13 | 0630-178 | SENSOR, SPEEDO-ASSY | 1 | $90.95 | |
| 14 | 0623-462 | SCREW,TAPTITE-PHPNH 6-32X1/4 W Z&C | 1 | $0.35 | |
| 15 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 16 | 8020-315 | SCREW,CAP-HFH 7/16-14 X1.50 G5 Z&Y | 1 | $2.75 | |
| 17 | 1602-205 | DISC, BRAKE-8-5/8 | 1 | $174.95 | |
| 18 | 0602-598 | KEY,WOODRUFF-HARDENED | 1 | $17.87 | |
| 19 | 0702-755 | SHAFT, DRIVEN-PTD BLK | 1 | $241.95 | |
| 20 | 0602-170 | KEY,DRIVEN CLUTCH | 1 | $2.47 | |
| 21 | 4639-614 | R/B 1602-099 | 1 | $86.95 | |
| 22 | 0602-892 | FLANGE,BRG-TWO MTG HOLE | 1 | $16.95 | |
| 23 | 8020-130 | SCREW,CAP-HFH 5/16-18 X0.75 G5 Z&Y | 1 | $0.95 | |
| 24 | 0623-118 | WASHER,FLAT-1.00 X1.43 X.030 | 1 | $0.95 | |
| 24 | 0623-119 | WASHER, FLAT- 1.00 X 1.43 X .075 | 1 | $7.03 | |
| 25 | 2604-713 | SPACER, ALUM-CLUTCH | 1 | $21.95 | |
| 26 | 0726-218 | CLUTCH, DRIVEN-10.4 (36 WHITE) | 1 | $713.95 | |
| 27 | 0123-053 | WASHER, FLAT 5/16 X 3/4 | 1 | $1.64 | |
| 28 | 0123-260 | WSHR,.343X1 1/8X.120TH Z&Y | 1 | $1.50 | |
| 29 | 0648-441 | O-RING,ADJUSTER SHEAVE (2-121) | 1 | $0.54 | |
| 30 | 0648-714 | WASHER, DRIVEN .090 THICK | 1 | $2.06 | |
| 30 | 0648-715 | WASHER, DRIVEN .030 THICK | 1 | $1.23 | |
| 30 | 0648-716 | WASHER, DRIVEN .060 THICK | 1 | $3.44 | |
| 31 | 0648-741 | ADJUSTER,SHEAVE-DRVN(LH) | 1 | $39.95 | |
| 32 | 0602-829 | CALIPER,BRAKE-FIXED/DUAL PISTON | 1 | $437.95 | |
| 34 | 0602-729 | O-RING,BRAKE HOUSING | 1 | $5.65 | |
| 35 | 0602-583 | O-RING, RETRACTOR-SQUARE | 1 | $22.01 | |
| 36 | 0602-708 | PISTON | 1 | $81.95 | |
| 37 | 1702-429 | PAD,BRAKE-SET | 1 | $114.95 | |
| 40 | 0602-707 | SCREW, BLEED-ASSY | 1 | $6.89 | |
| 41 | 0602-590 | FITTING,ADAPTER-1/8 NPT/DBL FLARE | 1 | $5.45 | |
| 42 | 1623-352 | SCREW,CAP-TXSH 3/8-16 X 2.00 ZINC | 1 | $3.44 | |
| 43 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 |
