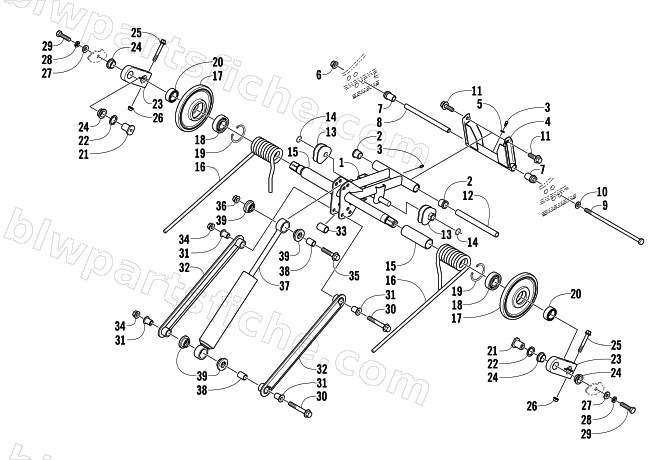

2006 Arctic Cat BEARCAT 570 LONG TRACK — REAR SUSPENSION REAR ARM ASSEMBLY
2006 BEARCAT 570 LONG TRACK
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1704-460 | ARM,IDLER- HEX - FABR - 16.54" | 1 | $359.95 | |
| 2 | 1604-100 | BUSHING,FLARED-BRONZE (.628 ID) | 1 | $6.75 | |
| 3 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 4 | 1704-019 | ARM, REAR-MACH-BLK (04 PROD) | 1 | $56.95 | |
| 5 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 6 | 8047-490 | NUT,HEX FLG-NY LOCK 3/8-16 GR G Z&Y | 1 | $0.95 | |
| 7 | 2604-664 | BUSHING,REAR ARM-PWD METAL | 1 | $53.95 | |
| 8 | 2604-663 | AXLE,REAR ARM-INNER-6.124" | 1 | $16.49 | |
| 9 | 1623-037 | SCREW, CAP-HH 3/8-16X10 GD 8 Z&Y | 1 | $6.47 | |
| 10 | 8050-272 | WASHER,FLAT- 3/8 X .734 X .063 Z&Y | 1 | $0.26 | |
| 11 | 8020-220 | SCREW,CAP-HFH 3/8-16 X 0.750 Z&Y | 1 | $1.09 | |
| 12 | 1604-208 | AXLE,ALUM-.625 X 6.817 | 1 | $42.95 | |
| 13 | 1604-204 | BLOCK,SPRING-ADJUSTER-RH | 1 | $19.25 | |
| 13 | 1604-205 | BLOCK,SPRING-ADJUSTER-LH | 1 | $19.25 | |
| 14 | 0623-138 | RING,RETAINING-ADJ BLOCK 9/16 | 1 | $0.68 | |
| 15 | 0114-254 | SLEEVE,SPRING | 1 | $6.95 | |
| 16 | 1704-044 | SPRING,SUSP-.405 SQ-RH-HVY-PTD | 1 | $152.95 | |
| 16 | 1704-045 | SPRING,SUSP-.405 SQ-LH-HVY-PTD | 1 | $152.95 | |
| 17 | 2604-117 | WHEEL,IDLER-7.125(NO INSR) | 1 | $53.95 | |
| 18 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 19 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 20 | 1604-507 | SPACER,OFFSET ARM-HEX SHAFT | 1 | $12.35 | |
| 21 | 1604-181 | AXLE,OFFSET ARM-POWDER METAL | 1 | $14.95 | |
| 22 | 1604-187 | WASHER, OFFSET ARM | 1 | $2.06 | |
| 23 | 0704-981 | OFFSET,ARM (HEX)-ASSY | 1 | $53.95 | |
| 24 | 1604-202 | BUSHING,FLARED-BRONZE{.750 ID} | 1 | $15.11 | |
| 25 | 8020-138 | SCREW,CAP-HFH 5/16-18 X 2.25 G5 Z&Y | 1 | $15.11 | |
| 26 | 8048-426 | NUT,HEX FLG-TOP LOCK 5/16-18 GR F Z&Y | 1 | $1.23 | |
| 27 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 28 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 29 | 8002-224 | SCREW,CAP-HH 3/8-16 X1.25 G5 Z&Y | 1 | $1.09 | |
| 30 | 0623-793 | SCREW,CAP-HH 3/8-16X3.625 GR 5 Z&Y | 1 | $11.95 | |
| 31 | 1604-498 | AXLE,LINK-FLANGED(99 PRO) | 1 | $15.11 | |
| 32 | 0704-929 | LINK, REAR SHOCK-13.50-PAINTED | 1 | $46.95 | |
| 33 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 34 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 35 | 8020-226 | SCREW,CAP-HFH 3/8-16 X 1.75 Z&Y | 1 | $2.95 | |
| 36 | 8041-486 | NUT,HEX THIN LOCK-NYL 3/8-16 Z&Y | 1 | $0.40 | |
| 37 | 2604-200 | TRUCK SHOCK-OS-TOURING | 1 | $258.95 | |
| 38 | 1604-185 | SLEEVE,SHOCK ABSORBER | 1 | $29.95 | |
| 39 | 0604-310 | BUSHING,SHOCK ABSORBER | 1 | $6.75 |
