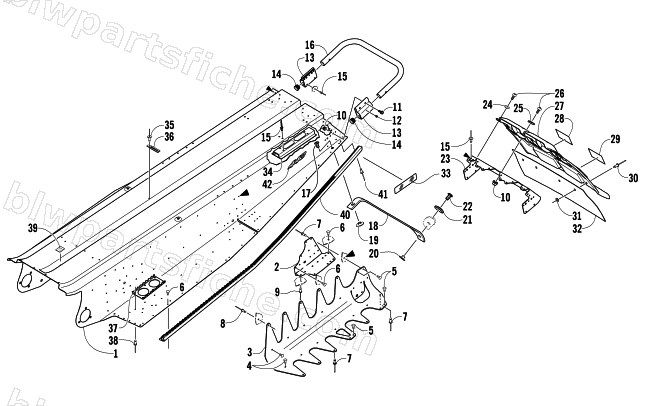

2006 Arctic Cat AC 440 SNO PRO MODIFIED RACE SLED — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLIES
2006 AC 440 SNO PRO MODIFIED RACE SLED
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2718-145 | TUNNEL,S/P ASSY | 1 | $946.95 | |
| 2 | 3706-764 | PLATE,BACKING-RH PTD BLK | 1 | $75.95 | |
| 2 | 3706-765 | PLATE,BACKING-LH PTD BLK | 1 | $75.95 | |
| 3 | 3606-410 | BRKT,REAR SUSP MTG-RH | 1 | $152.95 | |
| 3 | 3606-411 | BRKT,REAR SUSP MTG-LH | 1 | $162.95 | |
| 4 | 0623-072 | RIVET,SOLID ALUM-156 X370 | 1 | $0.15 | |
| 5 | 0623-806 | RIVET, SOLID-.156 X.437-ALUM | 1 | $0.26 | |
| 6 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 7 | 0623-282 | RIVET,3/16 MONOBOLT | 1 | $0.95 | |
| 8 | 1623-130 | RIVET,3/16 HUCK-M4 | 1 | $1.64 | |
| 9 | 8060-682 | RIVET,BLIND-DH SS62 ZINC | 1 | $0.12 | |
| 10 | 8047-366 | NUT,HEX FLG-NY LOCK 1/4-20 GR F Z&Y | 1 | $0.40 | |
| 11 | 8020-041 | SCREW,CAP-HFH 1/4-20 X 0.875 Z&Y | 1 | $6.47 | |
| 12 | 0623-081 | SCREW,SELF TAP-PHPNH 8-32X.31 F Z&Y | 1 | $0.26 | |
| 13 | 3606-966 | BRKT,MTG-REAR BUMPER | 1 | $36.95 | |
| 14 | 0623-831 | CAP, SPINDLE (RDR-10-1420) | 1 | $1.50 | |
| 15 | 8060-686 | RIVET,BLIND-DH SS64 ZINC | 1 | $0.40 | |
| 17 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 18 | 3604-157 | STRAP,SNOWFLAP RESTRAINT | 1 | $20.63 | |
| 19 | 1623-607 | NUT,PROPELLAR-1/4-20 X .187"BARREL | 1 | $1.95 | |
| 20 | 1623-608 | NUT,PROPELLAR-1/4-20 X .300"BARREL | 1 | $2.06 | |
| 21 | 1623-242 | WASHER,BACKING-7MM IDX11/8OD-BLK | 1 | $2.47 | |
| 22 | 8017-579 | SCREW,MACH-TSTRH 1/4-20X.625 G2 Z&Y | 1 | $6.83 | |
| 23 | 3606-836 | PLATE,TUNNEL-CLOSE OFF | 1 | $98.95 | |
| 25 | 3706-061 | HOLDDOWN,SNOWFLAP-PTD BLK | 1 | $17.87 | |
| 26 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 27 | 2706-590 | SNOWFLAP-MACH | 1 | $133.95 | |
| 27 | 3706-784 | SNOWFLAP-MACH | 1 | $107.95 | |
| 28 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 29 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 30 | 8061-628 | RIVET,BLIND-LF AA66 BLACK | 1 | $0.95 | |
| 31 | 8050-157 | WASHER,FLAT- #10 X .500 X .049 Z&Y | 1 | $1.23 | |
| 32 | 3606-226 | EXTENSION,SNOWFLAP | 1 | $23.95 | |
| 33 | 0411-647 | DECAL,REFLECTOR-RED | 1 | $4.95 | |
| 34 | 3706-380 | WEARSTRIP,TUNNEL-MACH | 1 | $38.95 | |
| 35 | 8060-706 | RIVET,BLIND-DH SS64 BLK | 1 | $0.40 | |
| 36 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 37 | 3606-493 | PLATE,GRIP | 1 | $35.95 | |
| 39 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 40 | 2706-910 | ROLL,TUNNEL-RH FORMED | 1 | $66.95 | |
| 40 | 2706-911 | ROLL,TUNNEL-LH FORMED | 1 | $74.95 | |
| 41 | 8060-484 | RIVET, BLIND-DH SS53 ZINC | 1 | $0.40 |
