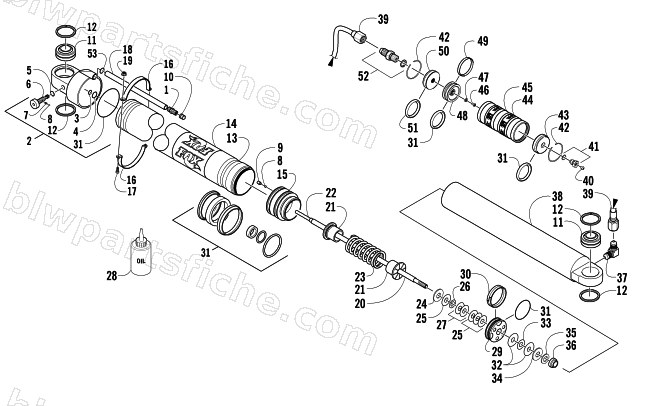

2006 Arctic Cat AC 440 SNO PRO MODIFIED RACE SLED — FRONT SUSPENSION SHOCK ABSORBER
2006 AC 440 SNO PRO MODIFIED RACE SLED
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 0 | 2703-030 | SHOCK,SKI-RH | 1 | $1,354.95 | |
| 0 | 2703-031 | SHOCK,SKI-LH | 1 | $1,341.95 | |
| 0 | 2603-498 | REBUILD KIT,FLOAT W/RESERVOIR | 1 | $178.95 | |
| 1 | 2603-651 | VALVE,AIR-ASSY-7/16-20 ORB X SCHRADER | 1 | $32.95 | |
| 2 | 2603-680 | CAP,AIR SLEEVE-W/GROOVES-270 DEG RH | 1 | $638.95 | |
| 2 | 2603-681 | CAP,AIR SLEEVE-W/GROOVES-90 DEG LH | 1 | $638.95 | |
| 3 | 2603-506 | O-RING,.050 CS X .154 ID | 1 | $12.95 | |
| 4 | 1604-318 | O-RING-END CAP FITTING(FOX ONLY) | 1 | $11.95 | |
| 5 | 2603-503 | O-RING,.070 CS X .301 ID | 1 | $4.95 | |
| 6 | 2603-514 | KNOB,DAMPING ADJUST-.498 SHAFT,1.310 TLG | 1 | $101.95 | |
| 7 | 2603-529 | SPRING,REBOUND DETENT | 1 | $8.95 | |
| 8 | 1604-315 | BALL, BLEED | 1 | $4.95 | |
| 9 | 1603-940 | SCREW-SET,8-32X.250 | 1 | $1.95 | |
| 10 | 2603-327 | CAP,VALVE-AIR - (FOX) | 1 | $12.35 | |
| 11 | 1604-664 | BEARING,SPHERICAL | 1 | $46.95 | |
| 12 | 3604-147 | RETAINING RING,INTERNAL SPIRAL | 1 | $16.49 | |
| 13 | 2603-411 | SLEEVE,AIR-ASSY-8.915"-(FLOAT) | 1 | $332.95 | |
| 14 | 2603-509 | DECAL,FOX FLOAT SHOX-05 | 1 | $43.95 | |
| 15 | 2603-524 | BEARING,.498 ASSY-.645 DEEP NEGATIVE | 1 | $152.95 | |
| 16 | 2603-654 | CLAMP,AIR VALVE TUBE | 1 | $296.95 | |
| 17 | 2603-655 | SCREW,SOCKET HEAD-M4 X 0.7 X 18MM | 1 | $10.95 | |
| 18 | 2603-653 | TUBE,AIR VALVE-EXTRA VOLUME-4.500 TLG | 1 | $440.95 | |
| 19 | 2603-662 | NUT,HEX LOCK-NSL M4 X 0.7 SS | 1 | $3.95 | |
| 20 | 2603-523 | SHAFT,ASSY-.180IDX.498OD-10.425" | 1 | $164.95 | |
| 21 | 2603-522 | GUIDE,SPRING-1.15OD X .800 TLG | 1 | $89.95 | |
| 22 | 2603-516 | ROD,DAMPING ADJUST-.168 OD X 9.085" | 1 | $93.95 | |
| 23 | 2603-656 | SPRING,NEG.2.500 TLGX0.830 ID X 160 LBS | 1 | $97.95 | |
| 24 | 0603-540 | WASHER, TOP OUT-1.125OD X .378 ID X.093 | 1 | $16.49 | |
| 25 | 0603-349 | VALVE,1.300X.008(3/8ID) | 1 | $13.95 | |
| 26 | 0603-894 | VALVE, SHOCK .900X.004(3/8ID) | 1 | $6.95 | |
| 27 | 0603-350 | VALVE,1.300X.010(3/8ID) | 1 | $17.95 | |
| 28 | 5639-530 | SEMI-SYN SHOCK OIL-1 QUART | 1 | $26.95 | |
| 29 | 2603-531 | PISTON,DAMPING-1.459 BORE-NO BLEED | 1 | $126.95 | |
| 30 | 2604-823 | STRAP,PISTON-TURCITE-FLOAT | 1 | $21.95 | |
| 32 | 0603-343 | VALVE,1.100X.008(3/8ID) | 1 | $6.95 | |
| 33 | 3604-171 | VALVE, .600X.004(3/8ID) | 1 | $12.95 | |
| 34 | 3604-170 | PLATE,TOP-OUT-1.125OD X .378ID X .080 | 1 | $21.95 | |
| 35 | 0603-389 | WASHER,BACKUP | 1 | $12.95 | |
| 36 | 0603-301 | NUT,CAP-FOX SHOCK | 1 | $6.95 | |
| 37 | 2604-950 | FITTING,90 DEG 1/8-27 HIGH FLOW | 1 | $25.95 | |
| 38 | 2603-508 | BODY,FLOAT-W/GROOVES-9.225" | 1 | $296.95 | |
| 39 | 2603-505 | HOSE, -5 FEMALE SWIVEL-11.00" | 1 | $200.95 | |
| 40 | 0624-097 | SCREW, MACH HSBH #8-32X.25 (SS) | 1 | $0.85 | |
| 41 | 0703-341 | VALVE,PRESSURE-ASS'Y | 1 | $56.95 | |
| 42 | 0604-992 | RETAINER, .062X1.850 ID ENDCAP | 1 | $6.06 | |
| 43 | 1603-941 | END CAP,RESERVOIR-ASSY | 1 | $128.95 | |
| 44 | 2603-657 | DECAL,06 FLOAT X-6.25" X 1" | 1 | $26.95 | |
| 45 | 1603-935 | RESERVOIR,3 GROOVES-BLK ANOD | 1 | $152.95 | |
| 46 | 1604-316 | SCREW, RELIEF W/ O-RING | 1 | $4.95 | |
| 47 | 1604-425 | O-RING(FOX ONLY) | 1 | $4.95 | |
| 48 | 2604-969 | PISTON,INTERNAL FLOATING-ASSY | 1 | $93.95 | |
| 49 | 1603-235 | STRAP, PISTON - RES | 1 | $21.95 | |
| 50 | 2604-968 | END CAP-RESERVOIR-ASSY | 1 | $81.95 | |
| 51 | 0603-671 | O-RING, RES ENDCAP | 1 | $4.95 | |
| 52 | 2604-944 | FITTING,ADAPTER-STRAIGHT HIGH FLOW | 1 | $60.95 | |
| 53 | 2603-344 | O-RING,.070 CS X .239 ID | 1 | $4.95 |
