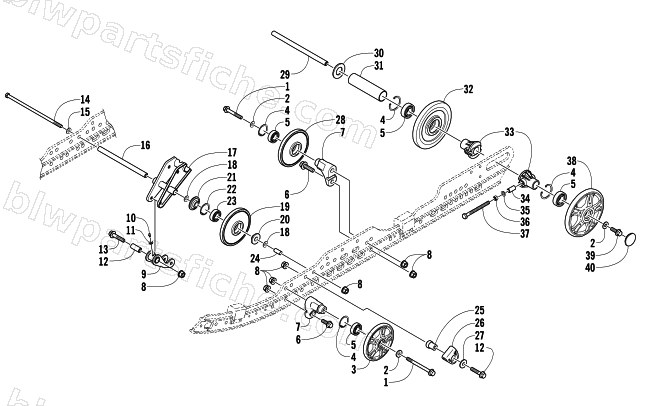

2005 Arctic Cat T660 TURBO ST EFI EARLY BUILD — IDLER WHEEL ASSEMBLY
2005 T660 TURBO ST EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 8020-232 | SCREW,CAP-HFH 3/8-16 X 3.25 Z&Y | 1 | $5.65 | |
| 2 | 0623-664 | WASHER,FLAT 1.00X.390X.164 Z&Y | 1 | $1.23 | |
| 3 | 3604-044 | WHEEL,IDL-5.63 W.787"ID FIRE RED | 1 | $54.95 | |
| 4 | 0623-946 | RING,INTERNAL RETAINING-#165 | 1 | $2.06 | |
| 5 | 3604-033 | BEARING,WHL-NSK CHINA 6004-W/ENS GREASE | 1 | $20.63 | |
| 6 | 8020-224 | SCREW,CAP-HFH 3/8-16 X 1.250 Z&Y | 1 | $13.73 | |
| 7 | 2604-579 | BLOCK,MTG-IDLER WHEEL(DIE CAST) | 1 | $45.95 | |
| 8 | 8048-486 | NUT,HEX FLG-TOP LOCK 3/8-16 GR F Z&Y | 1 | $0.95 | |
| 9 | 1704-272 | PIVOT,REAR SHOCK-FABR | 1 | $52.95 | |
| 10 | 1623-010 | FIT,GREASE-1/4-28 UNF-SELF THREAD | 1 | $1.92 | |
| 11 | 1623-011 | WASHER- GREASE FITTING | 1 | $0.68 | |
| 12 | 1604-329 | AXLE,SHOCK PIVOT-98EXT | 1 | $39.95 | |
| 13 | 8020-228 | SCREW,CAP-HFH 3/8-16 X 2.25 G5 Z&Y | 1 | $2.75 | |
| 14 | 0623-907 | SCREW, CAP-HH 3/8-16X10.0 GR5 Z&Y | 1 | $4.26 | |
| 15 | 0623-044 | WSHR,FLAT HARD .375 X.875 | 1 | $4.68 | |
| 16 | 1604-209 | AXLE,STEEL-8.75 (THRU BOLT) | 1 | $73.95 | |
| 17 | 0704-396 | BRKT,MTG-FRONT SHOCK-PTD BLK | 1 | $199.95 | |
| 18 | 0623-675 | WASHER, FLAT-.641 X 1.187 X .060 Z&Y | 1 | $0.95 | |
| 19 | 1604-684 | WHEEL,IDLER-5.63(2-5/8DIA INSR) | 1 | $53.95 | |
| 20 | 1604-773 | INSERT,5/8 BORE X 1.580 OD | 1 | $5.51 | |
| 21 | 1604-772 | INSERT,5/8 BORE X 2 OD (SHORT) | 1 | $5.51 | |
| 22 | 0123-798 | RING,INTERNAL-RETAINING | 1 | $1.64 | |
| 23 | 0107-598 | BEARING,BALL-25MM | 1 | $12.35 | |
| 24 | 1604-213 | SPACER,ALUM-THK WALL 1.410 | 1 | $33.95 | |
| 25 | 2604-600 | BLOCK, SLIDE-SPRING-1.20" | 1 | $16.49 | |
| 26 | 2604-516 | SLIDE, SPRING-TALL | 1 | $6.06 | |
| 27 | 8050-282 | WASHER,FLAT- 3/8 X 1.000 X .063 Z&Y | 1 | $0.95 | |
| 28 | 3604-039 | WHEEL,IDL-5.63 W.787"ID BLK (NO SPOKE) | 1 | $53.95 | |
| 29 | 2604-283 | AXLE,XBRC-.785X13.518 (3/8-16) | 1 | $33.95 | |
| 30 | 0623-921 | WSHR, FLAT.788ID X 1.50OD X .109 | 1 | $1.64 | |
| 31 | 1604-940 | SPACER,REAR WHEEL- 6.456 LG | 1 | $15.11 | |
| 32 | 3604-049 | WHEEL,IDL-6.38 W.787"ID BLK (NO SPOKE) | 1 | $53.95 | |
| 33 | 1704-489 | BUSHING,ADJUSTER-MACH | 1 | $6.06 | |
| 34 | 0604-298 | SPACER,SHOCK LINK-Z&Y | 1 | $33.95 | |
| 35 | 8051-277 | WASHER,SPR LOCK-3/8 .377X.688X.115 Z&Y | 1 | $1.50 | |
| 36 | 8042-486 | NUT,3/8-16 HEX-REG-GR5 Z&Y | 1 | $0.26 | |
| 37 | 0623-123 | SCREW,CAP-HEX-3/8-16X5 | 1 | $2.47 | |
| 38 | 3604-052 | WHEEL,IDL-6.38 W.787"ID FIRE RED | 1 | $53.95 | |
| 40 | 1604-952 | CAP,IDL WHL-BLACK | 1 | $13.73 |
