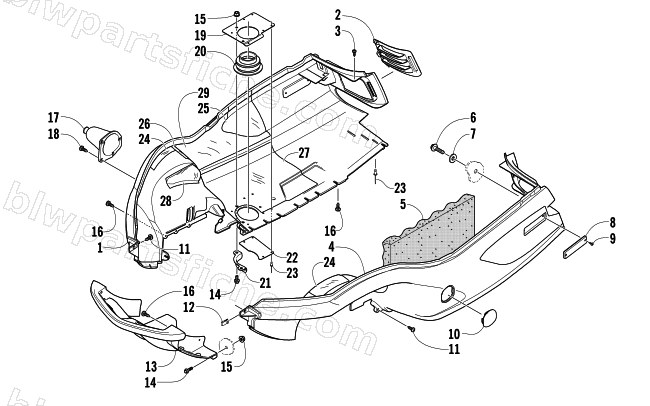

2005 Arctic Cat T660 TURBO ST EFI EARLY BUILD — BELLY PAN AND FRONT BUMPER ASSEMBLY
2005 T660 TURBO ST EFI EARLY BUILD
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 2706-670 | BELLY PAN,RH-RTD (TURBO ST) | 1 | $251.95 | |
| 2 | 3606-542 | LOUVER,AIR INTAKE-FIRE RED-RH | 1 | $28.95 | |
| 2 | 3606-543 | LOUVER,AIR INTAKE-FIRE RED-LH | 1 | $28.95 | |
| 3 | 0623-378 | SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y | 1 | $0.26 | |
| 4 | 2706-671 | BELLY PAN,LH-RTD (TURBO ST) | 1 | $251.95 | |
| 5 | 0617-315 | FOAM,BELLYPAN LH | 1 | $33.95 | |
| 6 | 0623-647 | SCREW,SELF TAP-HWH 1/4X2.0 A Z&Y | 1 | $0.95 | |
| 7 | 0623-184 | WASHER,FLAT 1/4 X 1.0 Z&Y | 1 | $1.95 | |
| 8 | 0606-526 | REFLECTOR,FRONT-YELLOW | 1 | $3.02 | |
| 9 | 0623-269 | CLIP, CHRISTMAS TREE | 1 | $1.23 | |
| 10 | 3606-580 | PANEL,CLUTCH ACCESS-RED (TURBO ST) | 1 | $19.95 | |
| 11 | 0623-784 | R/B 2623-163 | 1 | $0.35 | |
| 12 | 0623-427 | NUT,U-1/4X20 | 1 | $6.83 | |
| 13 | 3606-547 | BUMPER,FRT-FIRE RED(TURBO ST) | 1 | $129.95 | |
| 14 | 8020-040 | SCREW,CAP-HFH 1/4-20 X 0.750 Z&Y | 1 | $1.78 | |
| 15 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 16 | 1623-129 | R/B 2623-166 | 1 | $0.35 | |
| 17 | 0605-332 | BOOT,STEERING-DRAG LINK-RH | 1 | $40.95 | |
| 17 | 0605-333 | BOOT,STEERING-DRAG LINK-LH | 1 | $28.95 | |
| 18 | 0623-564 | SCREW,TAPPING #10 X 1.00 HWH | 1 | $3.57 | |
| 19 | 1712-047 | RING,EXH OUTLET-UPPER-PTD BLK | 1 | $13.95 | |
| 20 | 1612-027 | BOOT,EXHAUST-1.78 | 1 | $50.95 | |
| 21 | 0712-879 | DEFLECTOR,EXHAUST-OUTLET-PTD BLK | 1 | $13.95 | |
| 22 | 1712-049 | DEFLECTOR,EXHAUST-PTD BLK | 1 | $12.35 | |
| 23 | 8061-508 | RIVET,BLIND-LF SS56 BLACK | 1 | $1.37 | |
| 24 | 0619-206 | TAPE,ALUM FOIL - 6" X 30 FT | 1 | $7.77 | |
| 25 | 2606-375 | FOIL, PROTECTIVE,UPPER REAR | 1 | $15.11 | |
| 26 | 2606-387 | FOIL,PROTECTIVE-LWR FRONT | 1 | $29.95 | |
| 27 | 3606-450 | FOIL, PROTECTIVE-LOWER | 1 | $18.95 | |
| 28 | 3606-451 | FOIL, PROTECTIVE-UPPER | 1 | $13.73 | |
| 29 | 2606-376 | FOIL, PROTECTIVE,UPPER FRONT | 1 | $27.95 |
