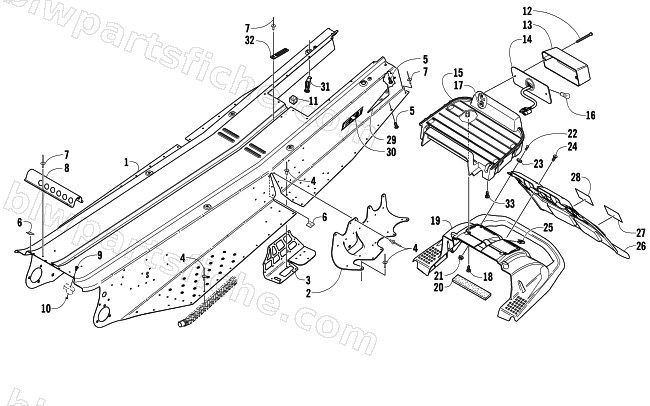

2005 Arctic Cat SABERCAT 700 EFI EXT — TUNNEL, REAR BUMPER, AND TAILLIGHT ASSEMBLY
2005 SABERCAT 700 EFI EXT
Diagrams are watermarked to identify this site as the source of the reproduction and discourage scraping. The artwork is not ours — see Legal.
Prices are out of date. They are the last prices on record (approx. 2019) and are shown for reference only — nothing here is for sale. The archive data itself — part numbers, diagrams and supersessions — is still accurate.
| # | Part No. | Description | Qty | Price | |
|---|---|---|---|---|---|
| 1 | 1718-569 | TUNNEL, S/P ASSY-'04 EXT-PTD BLK | 1 | $1,435.95 | |
| 2 | 2706-556 | BRACKET,SUSP.MT. RIGHT REAR-PTD BLK | 1 | $95.95 | |
| 2 | 2706-557 | BRACKET,SUSP.MT. LEFT REAR-PTD BLK | 1 | $107.95 | |
| 3 | 2706-264 | BRKT, MTG REAR SUSP(RH) PTD BLK | 1 | $32.95 | |
| 3 | 2706-263 | BRKT, MTG REAR SUSP(LH) PTD BLK | 1 | $32.95 | |
| 4 | 0123-418 | RIVET, SOLID ALUM-.156 X.312 | 1 | $0.68 | |
| 4 | 0623-806 | RIVET, SOLID-.156 X.437-ALUM | 1 | $0.26 | |
| 4 | 8060-506 | RIVET,BLIND-DH SS54 BLK | 1 | $0.26 | |
| 5 | 1623-022 | SCREW,48-2 TXSPNH 1/4-10X.625 Z&Y | 1 | $6.47 | |
| 6 | 2606-007 | FOIL, PROTECTIVE | 1 | $1.78 | |
| 7 | 8060-504 | RIVET,BLIND-DH SS53 BLK | 1 | $0.26 | |
| 8 | 2606-938 | PROTECTOR,WIRING-DRIVEN SHAFT | 1 | $13.95 | |
| 9 | 8017-399 | SCREW,MACH-TSTRH 10-24X5/8 GR2 Z&Y | 1 | $1.37 | |
| 10 | 8040-246 | NUT,HEX LOCK-NYL 10-24 Z&Y | 1 | $0.26 | |
| 11 | 0617-455 | FOAM, REAR HEAT EXCH-BLOCK | 1 | $1.95 | |
| 12 | 0623-204 | SCREW, MACH - PHPNH, #10-32X2.5 BLK | 1 | $0.95 | |
| 13 | 0609-229 | LENS,TAILLIGHT | 1 | $32.95 | |
| 14 | 0609-230 | HOUSING,TAILLIGHT-W/SOCKET | 1 | $65.95 | |
| 15 | 0609-638 | HOUSING, TAILLIGHT (2004 EXT) | 1 | $89.95 | |
| 16 | 0109-460 | BULB,STOP/TAILLAMP | 1 | $2.06 | |
| 17 | 1623-023 | NUT,SPEED-#10-32 U TYPE | 1 | $1.50 | |
| 18 | 1623-109 | SCREW,PLASTITE-TSFH 1/4-10X.500 Z&Y | 1 | $0.75 | |
| 20 | 0617-496 | FOAM, REAR HEAT EXCH-STRIP | 1 | $5.95 | |
| 21 | 8048-366 | NUT,HEX FLG-TOP LOCK 1/4-20 GR F Z&Y | 1 | $0.68 | |
| 22 | 8017-581 | SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y | 1 | $5.45 | |
| 23 | 1623-242 | WASHER,BACKING-7MM IDX11/8OD-BLK | 1 | $2.47 | |
| 24 | 8017-577 | SCREW,MACH-TSTRH 1/4-20 X 1/2 GR2 Z&Y | 1 | $1.23 | |
| 25 | 0623-363 | NUT SPEED 1/4-20 U-TYPE 1 BLK | 1 | $1.50 | |
| 27 | 5611-852 | DECAL,WARNING-TOWING/TRACK-FRENCH | 1 | $2.47 | |
| 28 | 5611-853 | DECAL,WARNING-TOWING/TRACK-ENGLISH | 1 | $2.47 | |
| 29 | 6611-012 | DECAL, REFLECTOR RED-RH | 1 | $16.49 | |
| 29 | 6611-013 | DECAL, REFLECTOR RED-LH | 1 | $16.49 | |
| 30 | 6611-071 | DECAL,TUNNEL-EXT (BLK) | 1 | $33.95 | |
| 30 | 6611-084 | DECAL, TUNNEL-EXT (GRN) | 1 | $20.95 | |
| 30 | 6611-260 | DECAL, TUNNEL-EXT(RED) | 1 | $29.95 | |
| 31 | 3606-223 | STRAP, STORAGE BOX-EXT | 1 | $4.40 | |
| 32 | 1623-984 | CLAMP,WIRE - 76.14MM LG W/6.25 HOLE | 1 | $6.20 | |
| 33 | 1623-061 | SCREW,PLASTITE-TSFH 1/4-10X.750 Z&Y | 1 | $0.95 |
